Clase 13: Introducción al paquete Scipy

El paquete Scipy es una colección de algoritmos y funciones construida sobre Numpy para facilitar cálculos y actividades relacionadas con el trabajo técnico/científico.

Una mirada rápida a Scipy

La ayuda de scipy contiene (con help(scipy) entre otras cosas)

Contents
--------
SciPy imports all the functions from the NumPy namespace, and in
addition provides:

Subpackages
-----------
Using any of these subpackages requires an explicit import.  For example,
``import scipy.cluster``.

::

 cluster                      --- Vector Quantization / Kmeans
 fftpack                      --- Discrete Fourier Transform algorithms
 integrate                    --- Integration routines
 interpolate                  --- Interpolation Tools
 io                           --- Data input and output
 linalg                       --- Linear algebra routines
 linalg.blas                  --- Wrappers to BLAS library
 linalg.lapack                --- Wrappers to LAPACK library
 misc                         --- Various utilities that don't have
                                  another home.
 ndimage                      --- n-dimensional image package
 odr                          --- Orthogonal Distance Regression
 optimize                     --- Optimization Tools
 signal                       --- Signal Processing Tools
 sparse                       --- Sparse Matrices
 sparse.linalg                --- Sparse Linear Algebra
 sparse.linalg.dsolve         --- Linear Solvers
 sparse.linalg.dsolve.umfpack --- :Interface to the UMFPACK library:
                                  Conjugate Gradient Method (LOBPCG)
 sparse.linalg.eigen          --- Sparse Eigenvalue Solvers
 sparse.linalg.eigen.lobpcg   --- Locally Optimal Block Preconditioned
                                  Conjugate Gradient Method (LOBPCG)
 spatial                      --- Spatial data structures and algorithms
 special                      --- Special functions
 stats                        --- Statistical Functions

Más información puede encontrarse en la documentación oficial de Scipy

import numpy as np
import matplotlib.pyplot as plt

Funciones especiales

En el submódulo scipy.special están definidas un número de funciones especiales. Una lista general de las funciones definidas (De cada tipo hay varias funciones) es:

Airy functions
Elliptic Functions and Integrals
Bessel Functions
Struve Functions
Raw Statistical Functions
Information Theory Functions
Gamma and Related Functions
Error Function and Fresnel Integrals
Legendre Functions
Ellipsoidal Harmonics
Orthogonal polynomials
Hypergeometric Functions
Parabolic Cylinder Functions
Mathieu and Related Functions
Spheroidal Wave Functions
Kelvin Functions
Combinatorics
Other Special Functions
Convenience Functions

from scipy import special

Funciones de Bessel

Las funciones de Bessel son soluciones de la ecuación diferencial:

\[x^2 \frac{d^2 y}{dx^2} + x \frac{dy}{dx} + (x^2 - \nu^2)y = 0 .\]

Para valores enteros de $\nu$ se trata de una familia de funciones que aparecen como soluciones de problemas de propagación de ondas en problemas con simetría cilíndrica.

np.info(special.jv)

jv(x1, x2, /, out=None, *, where=True, casting='same_kind', order='K', dtype=None, subok=True[, signature, extobj])

jv(v, z, out=None)

Bessel function of the first kind of real order and complex argument.

Parameters
----------
v : array_like
    Order (float).
z : array_like
    Argument (float or complex).
out : ndarray, optional
    Optional output array for the function values

Returns
-------
J : scalar or ndarray
    Value of the Bessel function, \(J_v(z)\).

See also
--------
jve : \(J_v\) with leading exponential behavior stripped off.
spherical_jn : spherical Bessel functions.
j0 : faster version of this function for order 0.
j1 : faster version of this function for order 1.

Notes
-----
For positive v values, the computation is carried out using the AMOS
[1]_ zbesj routine, which exploits the connection to the modified
Bessel function \(I_v\),

.. math::
    J_v(z) = exp(vpiimath/2) I_v(-imath z)qquad (Im z > 0)

    J_v(z) = exp(-vpiimath/2) I_v(imath z)qquad (Im z < 0)

For negative v values the formula,

.. math:: J_{-v}(z) = J_v(z) cos(pi v) - Y_v(z) sin(pi v)

is used, where \(Y_v(z)\) is the Bessel function of the second
kind, computed using the AMOS routine zbesy.  Note that the second
term is exactly zero for integer v; to improve accuracy the second
term is explicitly omitted for v values such that v = floor(v).

Not to be confused with the spherical Bessel functions (see spherical_jn).

References
----------
.. [1] Donald E. Amos, "AMOS, A Portable Package for Bessel Functions
       of a Complex Argument and Nonnegative Order",
       http://netlib.org/amos/

Examples
--------
Evaluate the function of order 0 at one point.

>>> from scipy.special import jv
>>> jv(0, 1.)
0.7651976865579666

Evaluate the function at one point for different orders.

>>> jv(0, 1.), jv(1, 1.), jv(1.5, 1.)
(0.7651976865579666, 0.44005058574493355, 0.24029783912342725)

The evaluation for different orders can be carried out in one call by
providing a list or NumPy array as argument for the v parameter:

>>> jv([0, 1, 1.5], 1.)
array([0.76519769, 0.44005059, 0.24029784])

Evaluate the function at several points for order 0 by providing an
array for z.

>>> import numpy as np
>>> points = np.array([-2., 0., 3.])
>>> jv(0, points)
array([ 0.22389078,  1.        , -0.26005195])

If z is an array, the order parameter v must be broadcastable to
the correct shape if different orders shall be computed in one call.
To calculate the orders 0 and 1 for an 1D array:

>>> orders = np.array([[0], [1]])
>>> orders.shape
(2, 1)

>>> jv(orders, points)
array([[ 0.22389078,  1.        , -0.26005195],
       [-0.57672481,  0.        ,  0.33905896]])

Plot the functions of order 0 to 3 from -10 to 10.

>>> import matplotlib.pyplot as plt
>>> fig, ax = plt.subplots()
>>> x = np.linspace(-10., 10., 1000)
>>> for i in range(4):
...     ax.plot(x, jv(i, x), label=f'$J_{i!r}$')
>>> ax.legend()
>>> plt.show()

np.info(special.jn_zeros)

 jn_zeros(n, nt)

Compute zeros of integer-order Bessel functions Jn.

Compute nt zeros of the Bessel functions \(J_n(x)\) on the
interval \((0, \infty)\). The zeros are returned in ascending
order. Note that this interval excludes the zero at \(x = 0\)
that exists for \(n > 0\).

Parameters
----------
n : int
    Order of Bessel function
nt : int
    Number of zeros to return

Returns
-------
ndarray
    First nt zeros of the Bessel function.

See Also
--------
jv: Real-order Bessel functions of the first kind
jnp_zeros: Zeros of \(Jn'\)

References
----------
.. [1] Zhang, Shanjie and Jin, Jianming. "Computation of Special
       Functions", John Wiley and Sons, 1996, chapter 5.
       https://people.sc.fsu.edu/~jburkardt/f77_src/special_functions/special_functions.html

Examples
--------
Compute the first four positive roots of \(J_3\).

>>> from scipy.special import jn_zeros
>>> jn_zeros(3, 4)
array([ 6.3801619 ,  9.76102313, 13.01520072, 16.22346616])

Plot \(J_3\) and its first four positive roots. Note
that the root located at 0 is not returned by jn_zeros.

>>> import numpy as np
>>> import matplotlib.pyplot as plt
>>> from scipy.special import jn, jn_zeros
>>> j3_roots = jn_zeros(3, 4)
>>> xmax = 18
>>> xmin = -1
>>> x = np.linspace(xmin, xmax, 500)
>>> fig, ax = plt.subplots()
>>> ax.plot(x, jn(3, x), label=r'$J_3$')
>>> ax.scatter(j3_roots, np.zeros((4, )), s=30, c='r',
...            label=r"$J_3$_Zeros", zorder=5)
>>> ax.scatter(0, 0, s=30, c='k',
...            label=r"Root at 0", zorder=5)
>>> ax.hlines(0, 0, xmax, color='k')
>>> ax.set_xlim(xmin, xmax)
>>> plt.legend()
>>> plt.show()

# Ceros de la función de Bessel
# Los tres primeros valores de x en los cuales se anula la función de Bessel de orden 4.
special.jn_zeros(4,3)

array([ 7.58834243, 11.06470949, 14.37253667])

x = np.linspace(0, 16, 50)
for n in range(0,8,2):
  p= plt.plot(x, special.jn(n, x), label='$J_{}(x)$'.format(n))
  z = special.jn_zeros(n, 6)
  z = z[z < 15]
  plt.plot(z, np.zeros(z.size), 'o', color= p[0].get_color())

plt.legend(title='Funciones $J_n$ de Bessel', ncol=2);
plt.grid(True)

type(p), type(p[0])

(list, matplotlib.lines.Line2D)

# jn es otro nombre para jv
print(special.jn == special.jv)
print(special.jn is special.jv)

True
True

Como vemos, hay funciones para calcular funciones de Bessel. Aquí mostramos los órdenes enteros pero también se pueden utilizar órdenes $\nu$ reales. La lista de funciones de Bessel (puede obtenerse de la ayuda sobre scipy.special) es:

Bessel Functions
Zeros of Bessel Functions
Faster versions of common Bessel Functions
Integrals of Bessel Functions
Derivatives of Bessel Functions
Spherical Bessel Functions
Riccati-Bessel Functions

Por ejemplo, podemos calcular las funciones esféricas de Bessel, que aparecen en problemas con simetría esférica:

x = np.linspace(0, 16, 50)
for n in range(0,7,2):
  p= plt.plot(x, special.spherical_jn(n, x), label='$j_{}(x)$'.format(n))
plt.legend(title='Funciones esféricas de Bessel $j_n$', ncol=2);
plt.grid(True)

Función Error

La función error es el resultado de integrar una función Gaussiana

\[\operatorname{erf}z=\frac{2}{\sqrt{\pi}}\int_{0}^{z}e^{-t^{2}}\mathrm{d}t,\]

mientras que las integrales seno y coseno de Fresnel están definidas por:

\[\begin{split}\operatorname{ssa}= \int_{0}^{z} \sin(\pi t^{2}/2) \mathrm{d} t \\ \operatorname{csa}= \int_{0}^{z} \cos(\pi t^2/2) \mathrm{d} t\end{split}\]

x = np.linspace(-3, 3,100)
f = special.fresnel(x)
plt.plot(x, special.erf(x),'-', label=r'$\mathrm{erf}(x)$')
plt.plot(x, f[0],'-', label=r'$\mathrm{ssa}(x)$')
plt.plot(x, f[1],'-', label=r'$\mathrm{csa}(x)$')
plt.xlabel('$x$')
plt.ylabel('$f(x)$')
plt.legend(loc='best')
plt.grid(True)

Evaluación de polinomios ortogonales

Scipy.special tiene funciones para evaluar eficientemente polinomios ortogonales

Por ejemplo si queremos, evaluar los polinomios de Laguerre, solución de la ecuación diferencial:

\[x\frac{d^2}{dx^2}L_n + (1 - x)\frac{d}{dx}L_n + nL_n = 0\]

x = np.linspace(-1, 1,100)
for n in range(2,6):
  plt.plot(x, special.eval_laguerre(n, x),'-', label=r'$n={}$'.format(n))
plt.xlabel('$x$')
plt.ylabel('$f(x)$')
plt.legend(loc='best', ncol=2)
plt.grid(True)

Los polinomios de Chebyshev son solución de

\[(1 - x^2)\frac{d^2}{dx^2}T_n - x\frac{d}{dx}T_n + n^2T_n = 0\]

x = np.linspace(-1, 1,100)
for n in range(2,6):
  plt.plot(x, special.eval_chebyt(n, x),'-', label=f'$n={n}$')
plt.xlabel('$x$')
plt.ylabel('$f(x)$')
plt.legend(loc='best', ncol=2)
plt.ylim((-1.1,2))
plt.grid(True)

Factorial, permutaciones y combinaciones

Los números factorial (N!) y doble factorial (N!!) pueden calcularse para un valor de N o un array, mediante:

N = np.array([3,6,8])
print(f"{N}! = {special.factorial(N)}")
print(f"{N}!! = {special.factorial2(N)}")

[3 6 8]! = [6.000e+00 7.200e+02 4.032e+04]
[3 6 8]!! = [  3.  48. 384.]

Hay funciones para calcular varias funciones relacionadas con permutaciones y combinatoria

La función comb() da el número de maneras de elegir k de un total de N elementos. Sin repeticiones está dada por:

\[\frac{N!}{k! (N-k)!}\]

mientras que si cada elemento puede repetirse, la fórmula es:

\[\frac{(N+k-1)!}{k! (N-1)!}\]

Por ejemplo, las combinaciones de $N=3$ $\{1,2,3\}$elementos tomados de a $k=2$, sin repeticiones, será comb(3,2)=3

\[C(\{1,2,3\},2) = 12, 13, 23\]

Las combinaciones de $N=3$ elementos $\{1,2,3\}$ tomados de a $k=2$, con repeticiones, será comb(3,2)=6

\[C(\{1,2,3\},2) = 12, 13, 23, 11, 22, 33\]

N = 5

special.comb(N,3)

10.0

# Si usamos exact=True realiza el cálculo en forma exacta ;)
special.comb(N,3,exact=True)

Para realizar el cálculo del número de permutaciones o combinaciones tomados de a distintos valores podemos utilizar un array como argumento $k$

k = np.arange(2,4)

special.comb(N, k)

array([10., 10.])

special.comb(N,k, repetition=True)

array([15., 35.])

La función perm() da el número de maneras de permutar k elementos de un total de N elementos. Sin repeticiones está dada por:

\[\frac{N!}{(N-k)!}\]

Por ejemplo, las permutaciones de $N=3$ elementos $\{1,2,3\}$ tomados de a $k=2$ será perm(3,2)=6 y consiste de las permutaciones:

\[P(\{1,2,3\},2) = 12, 13, 21, 23, 31, 32\]

special.perm(10,k)

array([ 90., 720.])

cuyos valores corresponden a:

\[P(10,2) = \frac{10!}{(10-2)!} = 10 \cdot 9\]

\[P(10,3) = \frac{10!}{(10-3)!} = 10 \cdot 9 \cdot 8\]

Integración numérica

Scipy tiene rutinas para integrar numéricamente funciones o tablas de datos. Por ejemplo para integrar funciones en la forma:

\[I= \int_{a}^{b} f(x)\, dx\]

la función más utilizada es quad, que llama a distintas rutinas del paquete QUADPACK dependiendo de los argumentos que toma. Entre los aspectos más notables está la posibilidad de elegir una función de peso entre un conjunto definido de funciones, y la posibilidad de elegir un dominio de integración finito o infinito.

from scipy import integrate

x = np.linspace(-10., 10, 100)

def f1(x):
  return np.sin(x)*np.exp(-np.square(x+1)/10)

plt.plot(x,f1(x))

[<matplotlib.lines.Line2D at 0x7fb48256c550>]

integrate.quad(f1,-10,10)

(-0.3872712191192437, 7.90260497896011e-13)

np.info(integrate.quad)

 quad(func, a, b, args=(), full_output=0, epsabs=1.49e-08, epsrel=1.49e-08,
      limit=50, points=None, weight=None, wvar=None, wopts=None, maxp1=50,
      limlst=50, complex_func=False)

Compute a definite integral.

Integrate func from a to b (possibly infinite interval) using a
technique from the Fortran library QUADPACK.

Parameters
----------
func : {function, scipy.LowLevelCallable}
    A Python function or method to integrate. If func takes many
    arguments, it is integrated along the axis corresponding to the
    first argument.

    If the user desires improved integration performance, then f may
    be a scipy.LowLevelCallable with one of the signatures::

        double func(double x)
        double func(double x, void user_data)
        double func(int n, double *xx)
        double func(int n, double *xx, void *user_data)

    The ``user_data`` is the data contained in the `scipy.LowLevelCallable`.
    In the call forms with ``xx``,  ``n`` is the length of the ``xx``
    array which contains ``xx[0] == x`` and the rest of the items are
    numbers contained in the ``args`` argument of quad.

    In addition, certain ctypes call signatures are supported for
    backward compatibility, but those should not be used in new code.
a : float
    Lower limit of integration (use -numpy.inf for -infinity).
b : float
    Upper limit of integration (use numpy.inf for +infinity).
args : tuple, optional
    Extra arguments to pass to `func`.
full_output : int, optional
    Non-zero to return a dictionary of integration information.
    If non-zero, warning messages are also suppressed and the
    message is appended to the output tuple.
complex_func : bool, optional
    Indicate if the function's (`func`) return type is real
    (``complex_func=False``: default) or complex (``complex_func=True``).
    In both cases, the function's argument is real.
    If full_output is also non-zero, the `infodict`, `message`, and
    `explain` for the real and complex components are returned in
    a dictionary with keys "real output" and "imag output".

Returns
-------
y : float
    The integral of func from `a` to `b`.
abserr : float
    An estimate of the absolute error in the result.
infodict : dict
    A dictionary containing additional information.
message
    A convergence message.
explain
    Appended only with 'cos' or 'sin' weighting and infinite
    integration limits, it contains an explanation of the codes in
    infodict['ierlst']

Other Parameters
----------------
epsabs : float or int, optional
    Absolute error tolerance. Default is 1.49e-8. `quad` tries to obtain
    an accuracy of ``abs(i-result) <= max(epsabs, epsrel*abs(i))``
    where ``i`` = integral of `func` from `a` to `b`, and ``result`` is the
    numerical approximation. See `epsrel` below.
epsrel : float or int, optional
    Relative error tolerance. Default is 1.49e-8.
    If ``epsabs <= 0``, `epsrel` must be greater than both 5e-29
    and ``50 * (machine epsilon)``. See `epsabs` above.
limit : float or int, optional
    An upper bound on the number of subintervals used in the adaptive
    algorithm.
points : (sequence of floats,ints), optional
    A sequence of break points in the bounded integration interval
    where local difficulties of the integrand may occur (e.g.,
    singularities, discontinuities). The sequence does not have
    to be sorted. Note that this option cannot be used in conjunction
    with ``weight``.
weight : float or int, optional
    String indicating weighting function. Full explanation for this
    and the remaining arguments can be found below.
wvar : optional
    Variables for use with weighting functions.
wopts : optional
    Optional input for reusing Chebyshev moments.
maxp1 : float or int, optional
    An upper bound on the number of Chebyshev moments.
limlst : int, optional
    Upper bound on the number of cycles (>=3) for use with a sinusoidal
    weighting and an infinite end-point.

See Also
--------
dblquad : double integral
tplquad : triple integral
nquad : n-dimensional integrals (uses `quad` recursively)
fixed_quad : fixed-order Gaussian quadrature
quadrature : adaptive Gaussian quadrature
odeint : ODE integrator
ode : ODE integrator
simpson : integrator for sampled data
romb : integrator for sampled data
scipy.special : for coefficients and roots of orthogonal polynomials

Notes
-----
For valid results, the integral must converge; behavior for divergent
integrals is not guaranteed.

**Extra information for quad() inputs and outputs*

If full_output is non-zero, then the third output argument
(infodict) is a dictionary with entries as tabulated below. For
infinite limits, the range is transformed to (0,1) and the
optional outputs are given with respect to this transformed range.
Let M be the input argument limit and let K be infodict['last'].
The entries are:

'neval'
    The number of function evaluations.
'last'
    The number, K, of subintervals produced in the subdivision process.
'alist'
    A rank-1 array of length M, the first K elements of which are the
    left end points of the subintervals in the partition of the
    integration range.
'blist'
    A rank-1 array of length M, the first K elements of which are the
    right end points of the subintervals.
'rlist'
    A rank-1 array of length M, the first K elements of which are the
    integral approximations on the subintervals.
'elist'
    A rank-1 array of length M, the first K elements of which are the
    moduli of the absolute error estimates on the subintervals.
'iord'
    A rank-1 integer array of length M, the first L elements of
    which are pointers to the error estimates over the subintervals
    with L=K if K<=M/2+2 or L=M+1-K otherwise. Let I be the
    sequence infodict['iord'] and let E be the sequence
    infodict['elist'].  Then E[I[1]], ..., E[I[L]] forms a
    decreasing sequence.

If the input argument points is provided (i.e., it is not None),
the following additional outputs are placed in the output
dictionary. Assume the points sequence is of length P.

'pts'
    A rank-1 array of length P+2 containing the integration limits
    and the break points of the intervals in ascending order.
    This is an array giving the subintervals over which integration
    will occur.
'level'
    A rank-1 integer array of length M (=limit), containing the
    subdivision levels of the subintervals, i.e., if (aa,bb) is a
    subinterval of (pts[1], pts[2]) where pts[0] and pts[2]
    are adjacent elements of infodict['pts'], then (aa,bb) has level l
    if |bb-aa| = |pts[2]-pts[1]| * 2**(-l).
'ndin'
    A rank-1 integer array of length P+2. After the first integration
    over the intervals (pts[1], pts[2]), the error estimates over some
    of the intervals may have been increased artificially in order to
    put their subdivision forward. This array has ones in slots
    corresponding to the subintervals for which this happens.

Weighting the integrand

The input variables, weight and wvar, are used to weight the
integrand by a select list of functions. Different integration
methods are used to compute the integral with these weighting
functions, and these do not support specifying break points. The
possible values of weight and the corresponding weighting functions are.

==========  ===================================   =====================
weight  Weight function used                  wvar
==========  ===================================   =====================
'cos'       cos(w*x)                              wvar = w
'sin'       sin(w*x)                              wvar = w
'alg'       g(x) = ((x-a)**alpha)*((b-x)**beta)   wvar = (alpha, beta)
'alg-loga'  g(x)*log(x-a)                         wvar = (alpha, beta)
'alg-logb'  g(x)*log(b-x)                         wvar = (alpha, beta)
'alg-log'   g(x)*log(x-a)*log(b-x)                wvar = (alpha, beta)
'cauchy'    1/(x-c)                               wvar = c
==========  ===================================   =====================

wvar holds the parameter w, (alpha, beta), or c depending on the weight
selected. In these expressions, a and b are the integration limits.

For the 'cos' and 'sin' weighting, additional inputs and outputs are
available.

For finite integration limits, the integration is performed using a
Clenshaw-Curtis method which uses Chebyshev moments. For repeated
calculations, these moments are saved in the output dictionary:

'momcom'
    The maximum level of Chebyshev moments that have been computed,
    i.e., if M_c is infodict['momcom'] then the moments have been
    computed for intervals of length |b-a| * 2**(-l),
    l=0,1,...,M_c.
'nnlog'
    A rank-1 integer array of length M(=limit), containing the
    subdivision levels of the subintervals, i.e., an element of this
    array is equal to l if the corresponding subinterval is
    |b-a|* 2**(-l).
'chebmo'
    A rank-2 array of shape (25, maxp1) containing the computed
    Chebyshev moments. These can be passed on to an integration
    over the same interval by passing this array as the second
    element of the sequence wopts and passing infodict['momcom'] as
    the first element.

If one of the integration limits is infinite, then a Fourier integral is
computed (assuming w neq 0). If full_output is 1 and a numerical error
is encountered, besides the error message attached to the output tuple,
a dictionary is also appended to the output tuple which translates the
error codes in the array info['ierlst'] to English messages. The
output information dictionary contains the following entries instead of
'last', 'alist', 'blist', 'rlist', and 'elist':

'lst'
    The number of subintervals needed for the integration (call it K_f).
'rslst'
    A rank-1 array of length M_f=limlst, whose first K_f elements
    contain the integral contribution over the interval
    (a+(k-1)c, a+kc) where c = (2*floor(|w|) + 1) * pi / |w|
    and k=1,2,...,K_f.
'erlst'
    A rank-1 array of length M_f containing the error estimate
    corresponding to the interval in the same position in
    infodict['rslist'].
'ierlst'
    A rank-1 integer array of length M_f containing an error flag
    corresponding to the interval in the same position in
    infodict['rslist'].  See the explanation dictionary (last entry
    in the output tuple) for the meaning of the codes.


Details of QUADPACK level routines

quad calls routines from the FORTRAN library QUADPACK. This section
provides details on the conditions for each routine to be called and a
short description of each routine. The routine called depends on
weight, points and the integration limits a and b.

================  ==============  ==========  =====================
QUADPACK routine  weight        points    infinite bounds
================  ==============  ==========  =====================
qagse             None            No          No
qagie             None            No          Yes
qagpe             None            Yes         No
qawoe             'sin', 'cos'    No          No
qawfe             'sin', 'cos'    No          either a or b
qawse             'alg*'          No          No
qawce             'cauchy'        No          No
================  ==============  ==========  =====================

The following provides a short desciption from [1]_ for each
routine.

qagse
    is an integrator based on globally adaptive interval
    subdivision in connection with extrapolation, which will
    eliminate the effects of integrand singularities of
    several types.
qagie
    handles integration over infinite intervals. The infinite range is
    mapped onto a finite interval and subsequently the same strategy as
    in QAGS is applied.
qagpe
    serves the same purposes as QAGS, but also allows the
    user to provide explicit information about the location
    and type of trouble-spots i.e. the abscissae of internal
    singularities, discontinuities and other difficulties of
    the integrand function.
qawoe
    is an integrator for the evaluation of
    \(\int^b_a \cos(\omega x)f(x)dx\) or
    \(\int^b_a \sin(\omega x)f(x)dx\)
    over a finite interval [a,b], where \(\omega\) and \(f\)
    are specified by the user. The rule evaluation component is based
    on the modified Clenshaw-Curtis technique

    An adaptive subdivision scheme is used in connection
    with an extrapolation procedure, which is a modification
    of that in QAGS and allows the algorithm to deal with
    singularities in \(f(x)\).
qawfe
    calculates the Fourier transform
    \(\int^\infty_a \cos(\omega x)f(x)dx\) or
    \(\int^\infty_a \sin(\omega x)f(x)dx\)
    for user-provided \(\omega\) and \(f\). The procedure of
    QAWO is applied on successive finite intervals, and convergence
    acceleration by means of the \(\varepsilon\)-algorithm is applied
    to the series of integral approximations.
qawse
    approximate \(\int^b_a w(x)f(x)dx\), with \(a < b\) where
    \(w(x) = (x-a)^{\alpha}(b-x)^{\beta}v(x)\) with
    \(\alpha,\beta > -1\), where \(v(x)\) may be one of the
    following functions: \(1\), \(\log(x-a)\), \(\log(b-x)\),
    \(\log(x-a)\log(b-x)\).

    The user specifies \(\alpha\), \(\beta\) and the type of the
    function \(v\). A globally adaptive subdivision strategy is
    applied, with modified Clenshaw-Curtis integration on those
    subintervals which contain a or b.
qawce
    compute \(\int^b_a f(x) / (x-c)dx\) where the integral must be
    interpreted as a Cauchy principal value integral, for user specified
    \(c\) and \(f\). The strategy is globally adaptive. Modified
    Clenshaw-Curtis integration is used on those intervals containing the
    point \(x = c\).

Integration of Complex Function of a Real Variable

A complex valued function, \(f\), of a real variable can be written as
\(f = g + ih\).  Similarly, the integral of \(f\) can be
written as

.. math::
    int_a^b f(x) dx = int_a^b g(x) dx + iint_a^b h(x) dx

assuming that the integrals of \(g\) and \(h\) exist
over the inteval \([a,b]\) [2]_. Therefore, quad integrates
complex-valued functions by integrating the real and imaginary components
separately.


References
----------

.. [1] Piessens, Robert; de Doncker-Kapenga, Elise;
       Überhuber, Christoph W.; Kahaner, David (1983).
       QUADPACK: A subroutine package for automatic integration.
       Springer-Verlag.
       ISBN 978-3-540-12553-2.

.. [2] McCullough, Thomas; Phillips, Keith (1973).
       Foundations of Analysis in the Complex Plane.
       Holt Rinehart Winston.
       ISBN 0-03-086370-8

Examples
--------
Calculate \(\int^4_0 x^2 dx\) and compare with an analytic result

>>> from scipy import integrate
>>> import numpy as np
>>> x2 = lambda x: x**2
>>> integrate.quad(x2, 0, 4)
(21.333333333333332, 2.3684757858670003e-13)
>>> print(4**3 / 3.)  # analytical result
21.3333333333

Calculate \(\int^\infty_0 e^{-x} dx\)

>>> invexp = lambda x: np.exp(-x)
>>> integrate.quad(invexp, 0, np.inf)
(1.0, 5.842605999138044e-11)

Calculate \(\int^1_0 a x \,dx\) for \(a = 1, 3\)

>>> f = lambda x, a: a*x
>>> y, err = integrate.quad(f, 0, 1, args=(1,))
>>> y
0.5
>>> y, err = integrate.quad(f, 0, 1, args=(3,))
>>> y
1.5

Calculate \(\int^1_0 x^2 + y^2 dx\) with ctypes, holding
y parameter as 1::

    testlib.c =>
        double func(int n, double args[n]){
            return args[0]*args[0] + args[1]*args[1];}
    compile to library testlib.*

::

   from scipy import integrate
   import ctypes
   lib = ctypes.CDLL('/home/.../testlib.*') #use absolute path
   lib.func.restype = ctypes.c_double
   lib.func.argtypes = (ctypes.c_int,ctypes.c_double)
   integrate.quad(lib.func,0,1,(1))
   #(1.3333333333333333, 1.4802973661668752e-14)
   print((1.0**3/3.0 + 1.0) - (0.0**3/3.0 + 0.0)) #Analytic result
   # 1.3333333333333333

Be aware that pulse shapes and other sharp features as compared to the
size of the integration interval may not be integrated correctly using
this method. A simplified example of this limitation is integrating a
y-axis reflected step function with many zero values within the integrals
bounds.

>>> y = lambda x: 1 if x<=0 else 0
>>> integrate.quad(y, -1, 1)
(1.0, 1.1102230246251565e-14)
>>> integrate.quad(y, -1, 100)
(1.0000000002199108, 1.0189464580163188e-08)
>>> integrate.quad(y, -1, 10000)
(0.0, 0.0)

[((0, xmax), integrate.quad(f1,0,xmax)[0]) for xmax in np.arange(1,5)]

[((0, 1), 0.34858491873298725),
 ((0, 2), 0.8600106383901718),
 ((0, 3), 1.0438816972950686),
 ((0, 4), 1.0074874684274517)]

Por defecto, la rutina devuelve dos valores. El primero es la estimación del valor de la integral y el segundo una estimación del error absoluto . Además, la función acepta límites de integración infinitos ($\pm \infty$, definidos en Numpy)

integrate.quad(f1,-np.inf,np.inf)

(-0.3871487639489654, 5.459954603228055e-09)

Ejemplo de función fuertemente oscilatoria

k = 200
L = 2*np.pi
a = 0.1
def f2(x):
  return np.sin(k*x)*np.exp(-a*x)

# Valor exacto de la integral
I=k/a**2*(np.exp(-a*L)-1)/(1-k**2/a**2)
print(I)

0.0023325601276845158

Iq= integrate.quad(f2,0,L)

/tmp/ipykernel_145715/604810385.py:1: IntegrationWarning: The maximum number of subdivisions (50) has been achieved.
  If increasing the limit yields no improvement it is advised to analyze
  the integrand in order to determine the difficulties.  If the position of a
  local difficulty can be determined (singularity, discontinuity) one will
  probably gain from splitting up the interval and calling the integrator
  on the subranges.  Perhaps a special-purpose integrator should be used.
  Iq= integrate.quad(f2,0,L)

Iq

(-0.004361082510618083, 0.01911939069137464)

I_err = (I-Iq[0])/I             # Error relativo con el valor exacto
print("I= {:.5g} ± {:.5g}\nError relativo= {:.6g}\n".format(*Iq, I_err))

I= -0.0043611 ± 0.019119
Error relativo= 2.86965

El error relativo entre el valor obtenido numéricamente y el valor exacto I es grande. Esto se debe a la naturaleza del integrando. Grafiquemos sólo una pequeña parte

x = np.linspace(0,L,1500)
plt.plot(x, f2(x))

[<matplotlib.lines.Line2D at 0x7fb48216d590>]

x = np.linspace(0,L/10,1500)
plt.plot(x, f2(x))

[<matplotlib.lines.Line2D at 0x7fb482a811d0>]

La rutina quad es versatil y tiene una opción específica para integrandos oscilatorios, que permite calcular las integrales de una función $f$ multiplicadas por una función oscilatoria

\[I= \int_{a}^{b} f(x)\,weight( w x)\, dx\]

Para ello debemos usar el argumento weight y wvar. En este caso usaremos weight='sin'

# La función sin el factor oscilatorio:
def f3(x):
  return np.exp(-a*x)

Is = integrate.quad(f3,0,L, weight='sin', wvar=k)

I_err = (I-Is[0])/I             # Error relativo con el valor exacto
print("I= {:.5g} ± {:.5g}\nError relativo= {:.6g}\n".format(*Is, I_err))

I= 0.0023326 ± 3.4061e-19
Error relativo= 5e-07

Esto es así, porque una vez que separamos el comportamiento oscilatorio, la función es suave y fácilmente integrable

x = np.linspace(0,L,1500)
plt.plot(x, f3(x))

[<matplotlib.lines.Line2D at 0x7fb4823b6490>]

El error relativo obtenido respecto al valor exacto es varios órdenes de magnitud menor. Comparemos los tiempos de ejecución:

%timeit integrate.quad(f2,0,L)

<magic-timeit>:1: IntegrationWarning: The maximum number of subdivisions (50) has been achieved.
  If increasing the limit yields no improvement it is advised to analyze
  the integrand in order to determine the difficulties.  If the position of a
  local difficulty can be determined (singularity, discontinuity) one will
  probably gain from splitting up the interval and calling the integrator
  on the subranges.  Perhaps a special-purpose integrator should be used.

4.07 ms ± 251 μs per loop (mean ± std. dev. of 7 runs, 100 loops each)

%timeit integrate.quad(f3,0,L, weight='sin', wvar=k)

26.2 μs ± 1.26 μs per loop (mean ± std. dev. of 7 runs, 10,000 loops each)

Usar un integrador más específico para el integrando no sólo nos da un mejor resultado sino que el tiempo de ejecución es más de 100 veces más corto.

Funciones de más de una variable

Consideremos el caso en que queremos integrar alguna función especial. Podemos usar Scipy para realizar la integración y para evaluar el integrando. Como special.jn depende de dos variables, tenemos que crear una función intermedia que dependa sólo de la variable de integración

integrate.quad(lambda x: special.jn(0,x), 0 , 10)

(1.0670113039567362, 7.434789460651883e-14)

En realidad, la función quad permite el uso de argumentos que se le pasan a la función a integrar. La forma de llamar al integrador será en general:

quad(func, a, b, args=(), full_output=0, epsabs=1.49e-08, epsrel=1.49e-08,
    limit=50, points=None, weight=None, wvar=None, wopts=None, maxp1=50,
    limlst=50)

El argumento args debe ser una tupla, y contiene los argumentos extra que acepta la función a integrar, esta función debe llamarse en la forma func(x, *args). O sea que siempre la integramos respecto a su primer argumento. Apliquemos esto a la función de Bessel. En este caso, la variable a integrar es el segundo argumento de special.jn, por lo que creamos una función con el orden correcto de argumentos:

def bessel_n(x, n):
  return special.jn(n,x)

integrate.quad(bessel_n, 0, 10, args=(0,))

(1.0670113039567362, 7.434789460651883e-14)

print(r'n    \int_0^10  J_n(x) dx')
for n in range(6):
  print(n,': ', integrate.quad(bessel_n, 0, 10, args=(n,))[0])

n    int_0^10  J_n(x) dx
0 :  1.0670113039567362
1 :  1.2459357644513482
2 :  0.9800658116190144
3 :  0.7366751370811073
4 :  0.8633070530086401
5 :  1.1758805092851239

Nota

Para calcular integrales múltiples existen rutinas que hacen llamados sucesivos a la rutina quad(). Esto incluye rutinas para integrales dobles (rutina dblquad()), triples (rutina tplquad()) y en general n-dimensionales (rutina nquad())

Ejercicios 13 (a)

El submódulo scipy.constants tiene valores de constantes físicas de interés. Usando este módulo compute la constante de Stefan-Boltzmann $\sigma$ utilizando la relación:

\[\sigma = \frac{2 \pi^5 k_B^4}{15 h^3 c^2}\]

Confirme que el valor obtenido es correcto comparando con la constante para esta cantidad en scipy.constants
Calcular (utilizando quad) y graficar para valores de $k=1,2,5,10$ como función del límite superior $L$, el valor de las integrales:

\[I_{1}(k,L) = \int_{0}^{L} x^{k} e^{-k x / 2} dx\]

y

\[I_{2}(k,L) = \int_{0}^{L} x^{k} e^{-k x / 2} \sin{(k x)} dx\]

con rango de variación de $L$ entre $0$ y $2 \pi$.

.

Interpolación y ajuste de curvas (fiteo)

import numpy as np
import matplotlib.pyplot as plt
plt.style.use('presentation')
fsize= (9,6)

Interpolación

Muchas veces tenemos mediciones de datos variando algún parámetro en las condiciones, y estos datos están medidos a intervalos mayores de los que deseamos. En estos casos es común tratar de inferir los valores que tendrían las mediciones para valores intermedios de nuestro parámetro. Una opción es interpolar los datos. Algunas facilidades para ello están en el subpaquete interpolate del paquete Scipy.

Generemos algunos “datos experimentales”

def fmodel(x):
  return (np.sin(x))**2*np.exp(-(x/3.5)**2)

x0 = np.linspace(0., 2*np.pi, 60)
y0 = fmodel(x0)
x = np.linspace(0., 2*np.pi, 8)
y = fmodel(x)

plt.plot(x0,y0,'--k', label='función', alpha=0.5)
plt.plot(x,y,'o', markersize=12, label='puntos')
plt.legend(loc='best')

<matplotlib.legend.Legend at 0x7fa88ec081a0>

Acá hemos simulado datos con una función oscilante con un decaimiento exponencial.

Ahora, importamos el submódulo interpolate del módulo scipy, que nos permite interpolar los datos:

from scipy import interpolate

La interpolación funciona en dos pasos. En el primer paso realizamos todos los cálculos y obtenemos la función interpolante, y en una segunda etapa utilizamos esa función para interpolar los valores en los nuevos puntos sobre el eje x que necesitamos.

Utilizamos los arrays x e y como los pocos “datos experimentales” obtenidos

print(f"{x = }")

x = array([0.        , 0.8975979 , 1.7951958 , 2.6927937 , 3.5903916 ,
       4.48798951, 5.38558741, 6.28318531])

y creamos la función interpolante basada en estos puntos:

interpol_lineal = interpolate.interp1d(x, y)

interpol_lineal # función

<scipy.interpolate._interpolate.interp1d at 0x7fa8858dada0>

Ahora, creamos un conjunto de puntos x1 donde queremos evaluar la función interpolando entre datos medidos

x1 = np.linspace(0, 2*np.pi, 33)
y1_l = interpol_lineal(x1)

plt.plot(x0,y0, '-k', label='función', alpha=0.5)
plt.plot(x, y,'o',  markersize=12, label='datos')
plt.plot(x1, y1_l,'--s', markersize=7, label='interp-1d')
plt.legend(loc='best')

<matplotlib.legend.Legend at 0x7fa884aa3b10>

Como vemos, la función que creamos consiste de tramos rectos entre los puntos “datos”. Para realizar interpolaciones lineales (una recta entre pares de puntos) también se puede utilizar la rutina interp() del módulo Numpy, cuyos argumentos requeridos son: los nuevos puntos x1 donde queremos interpolar, además de los valores originales de x y de y de la tabla a interpolar:

y1_l2= np.interp(x1,x,y)

Notar que y1_l2 da exactamente los mismos valores que y1_l

np.all(y1_l2 == y1_l)

True

Si bien el uso de np.interp es más directo, porque no se crea la función intermedia, cuando creamos la función con interp1d podemos aplicarla a diferentes conjuntos de valores de x:

interpol_lineal(np.linspace(0, 2*np.pi, 12))

array([0.00000000e+00, 3.64223643e-01, 6.15515285e-01, 7.16230928e-01,
       3.88910634e-01, 9.71667086e-02, 7.27120078e-02, 1.19301459e-01,
       1.72109481e-01, 9.17229560e-02, 3.64455561e-02, 2.39038977e-33])

La interface interp1d() tiene un argumento opcional, kind, que define el tipo de interpolación a utilizar. Cuando utilizamos el argumento ‘nearest’ utiliza para cada valor el más cercano

interpol_near = interpolate.interp1d(x, y, kind='nearest')
y1_n = interpol_near(x1)

plt.plot(x0,y0, '-k', label='función', alpha=0.5)
plt.plot(x, y,'o', markersize=12, label='datos')
plt.plot(x1, y1_l,'--s', markersize=7, label='interp-1d')
plt.plot(x1, y1_n,'.', label='nearest')
plt.legend(loc='best');
print(x1.size, x1.size, x.size)

33 33 8

Interpolación con polinomios

Scipy tiene rutinas para interpolar los datos usando un único polinomio global con grado igual al número de puntos dados:

def fm(x):
  return x**4 - x**3*np.sin(x/6)

x0 = np.linspace(0., 2*np.pi, 60)
y0 = fm(x0)
x = np.linspace(0., 2*np.pi, 5)
y = fm(x)
#

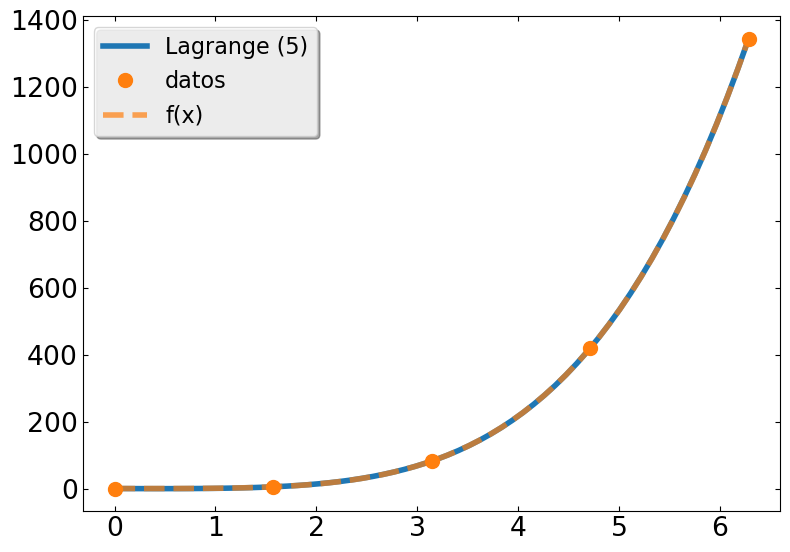

# Creamos el polinomio interpolador
f = interpolate.lagrange(x, y)
y1 = f(x0)
#
plt.figure(figsize=fsize)
plt.plot(x0,y1,'-', label=f'Lagrange ({x.size})')
plt.plot(x,y,'o', label='datos')
plt.plot(x0,y0,'--', color='C1', label='f(x)', alpha=0.7)
plt.legend(loc='best')

<matplotlib.legend.Legend at 0x7fa884649d10>

Acá la función lagrange() devuelve un polinomio del tipo poly1d, que puede ser ejecutado (como hicimos en la celda anterior)

type(f)

numpy.poly1d

f.coeffs

array([ 0.9463431 , -0.80568571,  1.98841541, -1.56609363,  0.        ])

Los polinomios interpolantes pueden tener problemas, principalmente en las puntas, o cuando el grado del polinomio es muy alto. Consideremos por ejemplo el caso donde tenemos una tabla x1 f(x1) con muchos datos y queremos interpolar sobre una nueva tabla de valores x0. Incluso para un grado intermedio de polinomio se observan oscilaciones entre los puntos

x0 = np.linspace(0., 2*np.pi, 60)
x1 = np.linspace(0, 2*np.pi, 7)
y1 = fmodel(x1)
f1 = interpolate.lagrange(x1, y1)
plt.figure(figsize=fsize)
plt.plot(x0,f1(x0),'-', label=f'Lagrange ({x1.size})')
plt.plot(x1,y1,'o', label='datos')
plt.plot(x0,fmodel(x0),'--', color='C1', label='f(x)', alpha=0.7)
plt.legend(loc='best')

<matplotlib.legend.Legend at 0x7fa8846defd0>

x0 = np.linspace(0., 4*np.pi, 60)
x1 = np.linspace(0, 4*np.pi, 21)
y1 = fmodel(x1)
f1 = interpolate.lagrange(x1, y1)
plt.figure(figsize=fsize)
plt.plot(x0,f1(x0),'-', label=f'Lagrange ({x1.size})')
plt.plot(x1,y1,'o', label='datos')
plt.plot(x0, interpolate.barycentric_interpolate(x1,y1,x0), label="Lagrange (estable)")
plt.plot(x0,fmodel(x0),'--', color='C1', label='f(x)', alpha=0.7)
plt.legend(loc='best')

<matplotlib.legend.Legend at 0x7fa88457f750>

De todas maneras, para los casos en que es aplicable, existen dos implementaciones: interpolate.lagrange() y una segunda llamada interpolate.barycentric_interpolate() que está basada en un trabajo de 2004 y es numéricamente más estable.

Splines

Las Splines son interpolaciones por polinomios de a trazos, que se eligen para que no sólo los valores sino también sus derivadas coincidan dando una curva suave.
Para eso, si se pide que la aproximación coincida con los valores tabulados en los puntos dados, la aproximación es efectivamente una interpolación.
Cubic Splines se refiere a que utilizamos polinomios cúbicos en cada trozo.

El argumento opcional kind de la interface interp1d(), que define el tipo de interpolación a utilizar, acepta valores del tipo string que pueden ser: ‘linear’, ‘nearest’, ‘zero’, ‘slinear’, ‘quadratic’, ‘cubic’, o un número entero indicando el orden.

x0 = np.linspace(0, 2*np.pi, 60)
x1 = np.linspace(0, 2*np.pi, 30)
interp = {}
for k in ['zero', 'slinear', 'quadratic', 'cubic']:
  interp[k] = interpolate.interp1d(x, y, kind=k)

fig = plt.figure(figsize=fsize)
plt.plot(x0,y0,'-k', alpha=0.7, label='f(x)')
plt.plot(x,y,'o', markersize=12, label='datos')
plt.plot(x1,interp['cubic'](x1),  '--', color='C2', label=u'cúbica')
plt.plot(x1,interp['slinear'](x1),'.-', lw=2, label='lineal')
plt.legend(loc='best')

<matplotlib.legend.Legend at 0x7fa8845ffd90>

Tratamos de incluir todo en un sólo gráfico (y rogamos que se entienda algo)

plt.figure(figsize=fsize)
for k, v in interp.items():
  plt.plot(x1, v(x1), label=k)
plt.plot(x0,y0,'--k', alpha=0.7, label='f(x)')
plt.plot(x,y,'ob', markersize=12, label='datos')
plt.legend(loc='best')

<matplotlib.legend.Legend at 0x7fa8844b9810>

En resumen, los métodos disponibles en interpolate.interp1d son:

linear: Interpolación lineal, utilizando rectas (default)
nearest : Valor constante correspondiente al dato más cercano
zero o 0 : Una spline de orden cero. Toma el valor a la izquierda
slinear o 1 : Spline de orden 1. Igual a ‘linear’
quadratic o 2 : Spline de segundo orden
cubic o 3 : Spline de tercer orden

Como vemos de los argumentos zero, slinear, quadratic, cubic para especificar splines de cero, primer, segundo y tercer orden se puede pasar como argumento un número. En ese caso se utiliza siempre splines y el número indica el orden de las splines a utilizar:

for k,s in zip([0,1,2,3], ['zero','slinear','quadratic','cubic']):
  num = interpolate.interp1d(x,y, kind=k)
  tipo = interpolate.interp1d(x,y, kind=s)
  print(f"¿{k} == {s}? -> {np.allclose(num(x1), tipo(x1))}")

¿0 == zero? -> True
¿1 == slinear? -> True
¿2 == quadratic? -> True
¿3 == cubic? -> True

Además La interpolación lineal simple es, en la práctica, igual a la interpolación por splines de primer orden:

interpol_lineal = interpolate.interp1d(x, y)
np.allclose(interp['slinear'](x1), interpol_lineal(x1)) # También son iguales

True

Finalmente, veamos que la interpolación nearest toma para cada nuevo valor x1 el valor y1(x1) igual a y(x0) donde x0 es el valor más cercano a x1 mientras que la spline de orden cero (zero) toma el valor más cercano a la izquierda del dato:

interpol_near = interpolate.interp1d(x, y, kind='nearest')
alfa=1
plt.figure(figsize=fsize)
plt.plot(x1, interpol_near(x1),'-o', label='nearest', alpha=alfa)
plt.plot(x1, interp['zero'](x1), '-.', label='Spline zero'.format(k), alpha=alfa)
plt.plot(x,y,'xk', markersize=12, label='datos')

plt.legend(loc='best');

El submódulo signal tiene rutinas adicionales para realizar splines, que permiten agregar un “alisado”, pero en este caso ya no interpolan estrictamente sino que puede ser que la aproximación no pase por los puntos dados.

B-Splines

Hay otra opción para realizar interpolación con Splines en Scipy. Las llamadas B-Splines son funciones diseñadas para generalizar polinomios, con un alto grado de localidad.

Para definir las B-Splines necesitamos dos cosas:

Elegir el grado de los polinomios (mayor o igual a 0)
Dividir el intervalo en $n$ “nodos”

Las funciones se definen mediante la recursión:

\[N_{i, 0}(x) = 1,\qquad \qquad \textrm{si $t_i \le x < t_{i+1}, \qquad \qquad$ sino $0$,}\]

\[N_{i, k}(x) = \frac{x - t_i}{t_{i+k} - t_i} N_{i, k-1}(x) + \frac{t_{i+k+1} - x}{t_{i+k+1} - t_{i+1}} N_{i+1, k-1}(x)\]

Las más simples, cuando el orden es k=0, son funciones constantes a trozos

Para $k>0$ las funciones se calculan por recurrencia en término de dos funciones del orden anterior. Entonces, siempre serán diferentes de cero sólo en un intervalo finito. En ese intervalo presentan un único máximo y luego decaen suavemente. Las más usuales son las de orden $k=3$:

(Figura de http://www.brnt.eu/phd)

La idea es encontrar una función $f(x)$ que sea suave y pase por la tabla de puntos $(x,y)$ dados, o cerca de ellos con la condición que tanto la función como algunas de sus derivadas sea suave. La función $f(x)$ se describe como una expansión en la base de Splines (y de ahí el nombre B-Splines)

\[f(x) = \sum_{j=0} a_{i,j} N_{j}(x) \qquad \forall \quad x_{i} < x \le x_{i+1}\]

La aproximación se elige de tal manera de optimizar el número de elementos de la base a utilizar con la condición que el error cuadrático a los puntos sea menor a un cierto valor umbral $s$

\[\sum_{i=1}^{n} \left| f(x_{i}) - y_{i}\right|^2 \le s\]

Veamos cómo usar la implementación de Scipy para interpolar datos. En primer lugar creamos la representación en B-Splines de nuestra tabla de datos $(x,y)$:

tck0 = interpolate.splrep(x,y)

Acá, otra vez estamos operando en dos pasos. En el primero creamos la representación de las splines para los datos dados. Como no pusimos explícitamente el orden, utiliza el valor por default k=3.

En el segundo paso obtenemos los valores interpolados sobre la grilla x2:

tck0

(array([0.        , 0.        , 0.        , 0.        , 3.14159265,
        6.28318531, 6.28318531, 6.28318531, 6.28318531]),
 array([-1.10164975e-15,  1.37237275e+01, -6.86554640e+01,  4.51211011e+02,
         1.34372767e+03,  0.00000000e+00,  0.00000000e+00,  0.00000000e+00,
         0.00000000e+00]),
 3)

x2 = np.linspace(0, 2*np.pi, 60) # Nuevos puntos donde interpolar
y_s0 = interpolate.splev(x2, tck0) # Valores interpolados: y_s0[j] = f(x2[j])

plt.figure(figsize=fsize)
plt.plot(x,y,'o', markersize=12, label='datos')
plt.plot(x2,y_s0,'-', label=r'B-Spline')
plt.plot(x0,y0,'--k', alpha=0.7, label='f(x)')
plt.legend(loc='best');

Estas funciones interpolan los datos con curvas continuas y con derivadas segundas continuas.

Lines are guides to the eyes

Sin embargo, estas rutinas no necesariamente realizan interpolación en forma estricta, pasando por todos los puntos dados, sino que en realidad realiza una aproximación minimzando por cuadrados mínimos la distancia a la tabla de puntos dados.

Esto es particularmente importante cuando tenemos datos que tienen dispersión. En esos casos necesitamos curvas que no interpolen, es decir que no necesariamente pasen por todos los puntos.

La rutina splrep tiene varios argumentos opcionales. Entre ellos un parámetro de suavizado s que corresponde a la condición de distancia entre la aproximación y los valores de la tabla mencionado anteriormente.

Para ver como funciona, creemos una tabla de valores x, y con $x \in [0,2\pi]$ no necesariamente equiespaciados, $y=\sin(x)/2$, donde le agregamos algo de ruido a y

# Creamos dos tablas de valores x, y
x3 = np.linspace(0., 2*np.pi, 40)
x4 = np.linspace(0., 2*np.pi, 40)
x3[5:-5] -= 0.7*(0.5-np.random.random(30)) # Le agregamos una separación al azar
x3.sort()                       # Los ordenamos
plt.plot(x3-x4,'o',label='data')
plt.plot(x3-x3, '-', alpha=0.7,label='sin incerteza')
plt.ylim((-0.3,0.3))
plt.legend();

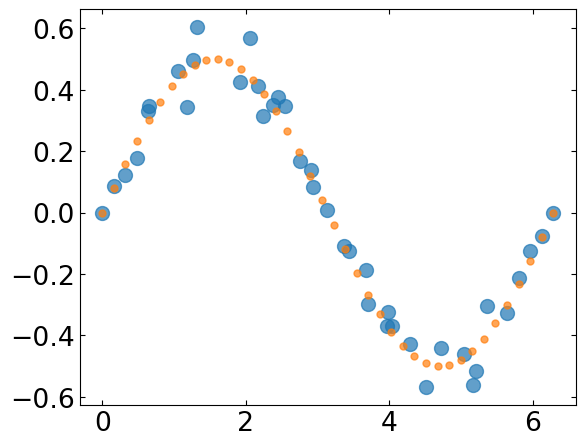

y4 = 0.5* np.sin(x4)
y3 = 0.5* np.sin(x3) * (1+ 0.6*(0.5-np.random.random(x3.size)))

# Los puntos a interpolar tienen "ruido" en las dos direcciones x-y
plt.plot(x3,y3,'o', x4,y4, '.', alpha=0.7 );

# Grilla donde evaluar la función interpolada
x1 = np.linspace(0, 2*np.pi, 90)

tck0 = interpolate.splrep(x3,y3, s=0)  # Interpolación con B-Splines
y_s0 = interpolate.splev(x1,tck0)      # Evaluamos en la nueva grilla
tck3 = interpolate.splrep(x3,y3,s=0.3) # Aproximación suavizada
y_s3 = interpolate.splev(x1,tck3)      # Evaluamos en la nueva grilla

plt.figure(figsize=fsize)
plt.plot(x1,y_s0,'--', lw=3, label=u'interpolación' )
plt.plot(x1,y_s3, "-",  label=u'suavizado');
plt.plot(x3,y3,'o', label='datos' )
plt.legend(loc='best');

El valor del parámetro s determina cuanto se suaviza la curva. El valor por default s=0 obliga al algoritmo a obtener una solución que no difiere en los valores de la tabla, un valor de s mayor que cero da cierta libertad para obtener la aproximación que se acerque a todos los valores manteniendo una curva relativamente suave. El suavizado máximo corresponde a s=1. Veamos cómo cambia la aproximación con el factor s:

tck1 = interpolate.splrep(x3,y3, s=0.1)  # Interpolación con suavizado
y_s1 = interpolate.splev(x1,tck1)
plt.figure(figsize=fsize)
plt.plot(x1,y_s1, "-",  label='s=0.1');
plt.plot(x1,y_s3, "--",  label='s=0.3');
plt.plot(x3,y3,'o', markersize=8, label='datos' )
plt.legend(loc='best');

fig, (ax0, ax1) = plt.subplots(figsize=(2.1*fsize[0], fsize[1]), ncols=2)
for s in [0, 0.01, 0.05, 0.1, 0.2, 0.5]:
  tck1 = interpolate.splrep(x3,y3, s=s)  # Interpolación con suavizado
  ys = interpolate.splev(x1,tck1)
  ax0.plot(x1,ys, "-",  label=f'{s =}');
  ax1.plot(x1,ys, "-",  label=f'{s =}');
ax0.plot(x3,y3,'ok', label='datos' )
ax1.plot(x3,y3,'ok', label='datos' )
plt.xlim(3,6)
ax1.set_ylim(-0.9, -0.2)
ax1.legend(loc='best');

Cantidades derivadas de splines

De la interpolación (suavizada) podemos calcular, por ejemplo, la derivada.

yderiv = interpolate.splev(x1,tck3,der=1) #  Derivada

Si tenemos sólo los datos podríamos tratar de calcular la derivada en forma numérica como el coseno

\[y' = 0.5 \sqrt{1 - (2y)^2}\]

Comparemos los dos resultados:

cond = (x3 > np.pi/2) & (x3 < 3*np.pi/2)
yprima1 = np.where(cond, -1, 1) * 0.5*np.sqrt(np.abs(1 - (2*y3)**2))

plt.figure(figsize=fsize)
plt.plot(x3, yprima1,"sr", label=r"con $\sqrt{1-(2y)^2}/2$")
plt.plot(x1,yderiv,'-k', label=u'Splines')
plt.legend(loc='best');

o podemos calcular la integral, o las raíces de la función

plt.figure(figsize=fsize)
yt= np.array([interpolate.splint(0,t,tck3) for t in x1])
plt.plot(x1,yt,'o');

raices = interpolate.sproot(tck3)

plt.axhline(0, color='k',ls='--');
plt.plot(x3,y3, "--",  label=u'datos');
plt.plot(x1,y_s3, "-",  label=u's=0.3');
plt.plot(raices, np.zeros(len(raices)), 'o', markersize=12)
plt.legend();

# Generamos los datos

def f(x, y):
  s = np.hypot(x, y)          # Calcula la hipotenusa
  phi = np.arctan2(y, x)      # Calcula el ángulo
  tau = s + s*(1-s)/5 * np.sin(6*phi)
  return 5*(1-tau) + tau

# Generamos los puntos x,y,z en una grilla para comparar con la interpolación
# Notar que es una grilla de 100x100 = 10000 puntos
#
x = np.linspace(-1,1,100)
y =  np.linspace(-1,1,100)
X, Y = np.meshgrid(x,y)
T = f(X, Y)

Aquí T contiene la función sobre todos los puntos $(x,y)$ obtenidos de combinar cada punto en el vector x con cada punto en el vector y. Notar que la cantidad total de puntos de T es T.size = 10000

Elegimos npts=400 puntos al azar de la función que vamos a usar como tabla de datos a interpolar usando distintos métodos de interpolación

npts = 400
px, py = np.random.choice(x, npts), np.random.choice(y, npts)
Z = f(px, py)

Para poder mostrar todos los métodos juntos, vamos a interpolar dentro del loop for

# Graficación:
fig, ax = plt.subplots(nrows=2, ncols=2, figsize=fsize, )

# Graficamos la función sobre la grilla estructurada a modo de ilustración
# Graficamos los puntos seleccionados
ax[0,0].contourf(X, Y, T)
ax[0,0].scatter(px, py, c='k', alpha=0.6, marker='.', s=8)
ax[0,0].set_title('Puntos de f(X,Y)', fontsize='large')

# Interpolamos usando los distintos métodos y graficamos
for i, method in enumerate(('nearest', 'linear', 'cubic')):
  Ti = interpolate.griddata((px, py), Z, (X, Y), method=method)
  r, c = (i+1) // 2, (i+1) % 2
  ax[r,c].contourf(X, Y, Ti)
  ax[r,c].set_title('{}'.format(method), fontsize='large')

plt.subplots_adjust(hspace=0.3, wspace=0.3)

En la primera figura (arriba a la izquierda) graficamos la función evaluada en el total de puntos (10000 puntos) junto con los puntos utilizados para el ajuste. Los otros tres gráficos corresponden a la función evaluada siguiendo el ajuste correspondiente en cada caso.

Fiteos de datos

Ajuste con polinomios

Habitualmente realizamos ajustes sobre datos que tienen incertezas o ruido. Generemos estos datos (con ruido normalmente distribuido)

plt.figure(figsize=fsize)
x = np.linspace(0, 10, 50)
y0 = 2.5*x + 1.2
ruido = np.random.normal(loc= 0., scale= 1, size= y0.size)
y = y0 + ruido
plt.plot(x,y0,'--')
plt.plot(x,y, 'ok', alpha=0.6)
plt.xlabel("Eje x")
plt.ylabel("Eje y");

Ahora vamos a ajustar con una recta

\[y = m x + b \qquad \equiv \qquad f(x) = p[0] x + p[1]\]

Es una regresión lineal (o una aproximación con polinomios de primer orden)

p = np.polyfit(x,y,1)
# np.info(np.polyfit) # para obtener más información

print(p)
print(type(p))                  # Qué tipo es?

[2.49011694 1.34883398]
<class 'numpy.ndarray'>

Nota

¿Qué devuelve polyfit()?

Un array correspondiente a los coeficientes del polinomio de fiteo. En este caso, como estamos haciendo un ajuste lineal, nos devuelve los coeficientes de un polinomio de primer orden (una recta)

y = p[0]*x + p[1]

np.polyfit?

[0;31mSignature:[0m       [0mnp[0m[0;34m.[0m[0mpolyfit[0m[0;34m([0m[0mx[0m[0;34m,[0m [0my[0m[0;34m,[0m [0mdeg[0m[0;34m,[0m [0mrcond[0m[0;34m=[0m[0;32mNone[0m[0;34m,[0m [0mfull[0m[0;34m=[0m[0;32mFalse[0m[0;34m,[0m [0mw[0m[0;34m=[0m[0;32mNone[0m[0;34m,[0m [0mcov[0m[0;34m=[0m[0;32mFalse[0m[0;34m)[0m[0;34m[0m[0;34m[0m[0m
[0;31mCall signature:[0m  [0mnp[0m[0;34m.[0m[0mpolyfit[0m[0;34m([0m[0;34m*[0m[0margs[0m[0;34m,[0m [0;34m**[0m[0mkwargs[0m[0;34m)[0m[0;34m[0m[0;34m[0m[0m
[0;31mType:[0m            _ArrayFunctionDispatcher
[0;31mString form:[0m     <function polyfit at 0x7f09d8050900>
[0;31mFile:[0m            /usr/lib64/python3.13/site-packages/numpy/lib/polynomial.py
[0;31mDocstring:[0m
Least squares polynomial fit.

.. note::
   This forms part of the old polynomial API. Since version 1.4, the
   new polynomial API defined in numpy.polynomial is preferred.
   A summary of the differences can be found in the
   transition guide.

Fit a polynomial p(x) = p[0] * x**deg + ... + p[deg] of degree deg
to points (x, y). Returns a vector of coefficients p that minimises
the squared error in the order deg, deg-1, ... 0.

The Polynomial.fit <numpy.polynomial.polynomial.Polynomial.fit> class
method is recommended for new code as it is more stable numerically. See
the documentation of the method for more information.

Parameters
----------
x : array_like, shape (M,)
    x-coordinates of the M sample points (x[i], y[i]).
y : array_like, shape (M,) or (M, K)
    y-coordinates of the sample points. Several data sets of sample
    points sharing the same x-coordinates can be fitted at once by
    passing in a 2D-array that contains one dataset per column.
deg : int
    Degree of the fitting polynomial
rcond : float, optional
    Relative condition number of the fit. Singular values smaller than
    this relative to the largest singular value will be ignored. The
    default value is len(x)*eps, where eps is the relative precision of
    the float type, about 2e-16 in most cases.
full : bool, optional
    Switch determining nature of return value. When it is False (the
    default) just the coefficients are returned, when True diagnostic
    information from the singular value decomposition is also returned.
w : array_like, shape (M,), optional
    Weights. If not None, the weight w[i] applies to the unsquared
    residual y[i] - y_hat[i] at x[i]. Ideally the weights are
    chosen so that the errors of the products w[i]*y[i] all have the
    same variance.  When using inverse-variance weighting, use
    w[i] = 1/sigma(y[i]).  The default value is None.
cov : bool or str, optional
    If given and not False, return not just the estimate but also its
    covariance matrix. By default, the covariance are scaled by
    chi2/dof, where dof = M - (deg + 1), i.e., the weights are presumed
    to be unreliable except in a relative sense and everything is scaled
    such that the reduced chi2 is unity. This scaling is omitted if
    cov='unscaled', as is relevant for the case that the weights are
    w = 1/sigma, with sigma known to be a reliable estimate of the
    uncertainty.

Returns
-------
p : ndarray, shape (deg + 1,) or (deg + 1, K)
    Polynomial coefficients, highest power first.  If y was 2-D, the
    coefficients for k-th data set are in p[:,k].

residuals, rank, singular_values, rcond
    These values are only returned if full == True

    - residuals -- sum of squared residuals of the least squares fit
    - rank -- the effective rank of the scaled Vandermonde
       coefficient matrix
    - singular_values -- singular values of the scaled Vandermonde
       coefficient matrix
    - rcond -- value of rcond.

    For more details, see numpy.linalg.lstsq.

V : ndarray, shape (M,M) or (M,M,K)
    Present only if full == False and cov == True.  The covariance
    matrix of the polynomial coefficient estimates.  The diagonal of
    this matrix are the variance estimates for each coefficient.  If y
    is a 2-D array, then the covariance matrix for the k-th data set
    are in V[:,:,k]


Warns
-----
RankWarning
    The rank of the coefficient matrix in the least-squares fit is
    deficient. The warning is only raised if full == False.

    The warnings can be turned off by

    >>> import warnings
    >>> warnings.simplefilter('ignore', np.RankWarning)

See Also
--------
polyval : Compute polynomial values.
linalg.lstsq : Computes a least-squares fit.
scipy.interpolate.UnivariateSpline : Computes spline fits.

Notes
-----
The solution minimizes the squared error

.. math::
    E = sum_{j=0}^k |p(x_j) - y_j|^2

in the equations::

    x[0]**n * p[0] + ... + x[0] * p[n-1] + p[n] = y[0]
    x[1]**n * p[0] + ... + x[1] * p[n-1] + p[n] = y[1]
    ...
    x[k]**n * p[0] + ... + x[k] * p[n-1] + p[n] = y[k]

The coefficient matrix of the coefficients p is a Vandermonde matrix.

polyfit issues a RankWarning when the least-squares fit is badly
conditioned. This implies that the best fit is not well-defined due
to numerical error. The results may be improved by lowering the polynomial
degree or by replacing x by x - x.mean(). The rcond parameter
can also be set to a value smaller than its default, but the resulting
fit may be spurious: including contributions from the small singular
values can add numerical noise to the result.

Note that fitting polynomial coefficients is inherently badly conditioned
when the degree of the polynomial is large or the interval of sample points
is badly centered. The quality of the fit should always be checked in these
cases. When polynomial fits are not satisfactory, splines may be a good
alternative.

References
----------
.. [1] Wikipedia, "Curve fitting",
       https://en.wikipedia.org/wiki/Curve_fitting
.. [2] Wikipedia, "Polynomial interpolation",
       https://en.wikipedia.org/wiki/Polynomial_interpolation

Examples
--------
>>> import warnings
>>> x = np.array([0.0, 1.0, 2.0, 3.0,  4.0,  5.0])
>>> y = np.array([0.0, 0.8, 0.9, 0.1, -0.8, -1.0])
>>> z = np.polyfit(x, y, 3)
>>> z
array([ 0.08703704, -0.81349206,  1.69312169, -0.03968254]) # may vary

It is convenient to use poly1d objects for dealing with polynomials:

>>> p = np.poly1d(z)
>>> p(0.5)
0.6143849206349179 # may vary
>>> p(3.5)
-0.34732142857143039 # may vary
>>> p(10)
22.579365079365115 # may vary

High-order polynomials may oscillate wildly:

>>> with warnings.catch_warnings():
...     warnings.simplefilter('ignore', np.RankWarning)
...     p30 = np.poly1d(np.polyfit(x, y, 30))
...
>>> p30(4)
-0.80000000000000204 # may vary
>>> p30(5)
-0.99999999999999445 # may vary
>>> p30(4.5)
-0.10547061179440398 # may vary

Illustration:

>>> import matplotlib.pyplot as plt
>>> xp = np.linspace(-2, 6, 100)
>>> _ = plt.plot(x, y, '.', xp, p(xp), '-', xp, p30(xp), '--')
>>> plt.ylim(-2,2)
(-2, 2)
>>> plt.show()
[0;31mClass docstring:[0m
Class to wrap functions with checks for __array_function__ overrides.

All arguments are required, and can only be passed by position.

Parameters
----------
dispatcher : function or None
    The dispatcher function that returns a single sequence-like object
    of all arguments relevant.  It must have the same signature (except
    the default values) as the actual implementation.
    If None, this is a like= dispatcher and the
    _ArrayFunctionDispatcher must be called with like as the
    first (additional and positional) argument.
implementation : function
    Function that implements the operation on NumPy arrays without
    overrides.  Arguments passed calling the _ArrayFunctionDispatcher
    will be forwarded to this (and the dispatcher) as if using
    *args, **kwargs.

Attributes
----------
_implementation : function
    The original implementation passed in.

plt.figure(figsize=fsize)
plt.plot(x, p[0]*x + p[1], '-', label='Ajuste')
plt.plot(x,y,'ok', label='datos', alpha=0.6)
plt.legend(loc='best');

Ahora en vez de escribir la recta explícitamente le pedimos a numpy que lo haga usando los coeficientes que encontramos mediante el fiteo (utilizando la función polyval)

y = np.polyval(p,x)

plt.figure(figsize=fsize)
plt.plot(x, np.polyval(p,x), '-', label='Ajuste')
plt.plot(x,y,'ok', label='datos', alpha=0.6)
plt.legend(loc='best');

Como vemos, arroja exactamente el mismo resultado.

Si los datos tienen mucho ruido lo que obtenemos es, por supuesto, una recta que pasa por la nube de puntos:

y= y0 + 5*ruido
p = np.polyfit(x, y , 1)
plt.figure(figsize=fsize)
plt.plot(x,np.polyval(p,x),'--', label='Ajuste')
plt.plot(x,y, 'ok', alpha=0.6, label='datos')
plt.legend(loc='best');

array([2.45058468, 1.94416991])

Similarmente podemos usar polinomios de orden superior. Por ejemplo, para utilizar parábolas sólo tenemos que cambiar el orden n del polinomio en el argumento de polyfit(x, y, n):

# Generamos los datos
a = [2.5, 1.4, 3.]
y0 = np.polyval(a,x)
y = y0 + 10*ruido

# Ajustamos con un polinomio de segundo grado
p = np.polyfit(x, y , 2)

plt.figure(figsize=fsize)
plt.plot(x,y0,'-', label="$f(x)={0:.2}x^2 + {1:.2} x + {2:.2}$".format(*a))
plt.plot(x,np.polyval(p,x),'--', label="$P(x)={0:.2}x^2 + {1:.2} x + {2:.2}$".format(*p))
plt.plot(x,y,'ok', alpha=0.7,label='Datos')
plt.legend(loc='best');

Ejercicios 13 (b)

En el archivo co_nrg.dat se encuentran los datos de la posición de los máximos de un espectro de CO2 como función del número cuántico rotacional J (entero). Haga un programa que lea los datos. Los ajuste con polinomios (elija el orden adecuado) y grafique luego los datos (con símbolos) y el ajuste con una línea sólida roja. Además, debe mostrar los parámetros obtenidos para el polinomio.

Fiteos con funciones arbitrarias

Vamos ahora a fitear una función que no responde a la forma polinomial.

El submódulo optimize del paquete scipy tiene rutinas para realizar ajustes de datos utilizando funciones arbitrarias

Utilicemos una función “complicada”:

# string definido para la leyenda
sfuncion= r'${0:.3}\, \sin ({1:.2}\, x {3:+.2f}) \, \exp(-{2:.2f} x)$'

def fit_func(x, a, b, c, d):
  y = a*np.sin(b*x-d)*np.exp(-c*x)
  return y

Generamos ahora “datos” con dispersión basados en la función

\[f(x) = a \, \sin(b x - d) e^{-c x}\]

sfuncion.format(1.,2.,3.,4.)

x = np.linspace(0., 2*np.pi, 50)
y0 = fit_func(x, 1., 3., 1/3, 0 )
y = y0 + 0.1*ruido

y los graficamos

plt.figure(figsize=fsize)
plt.plot(x,y0,'-',label="$f(x)$")
plt.plot(x,y,'ok',alpha=0.5,label='Datos') # repeated from above
plt.xlabel("Eje x") # labels again
plt.ylabel("Eje y")
plt.legend(loc='best');

Ahora vamos a interpolar los datos utilizando funciones del paquete Scipy. En primer lugar vamos a utilizar la función curve_fit:

from scipy.optimize import curve_fit

# ¿Qué hace esta función?
help(curve_fit)

Help on function curve_fit in module scipy.optimize._minpack_py:

curve_fit(
    f,
    xdata,
    ydata,
    p0=None,
    sigma=None,
    absolute_sigma=False,
    check_finite=None,
    bounds=(-inf, inf),
    method=None,
    jac=None,
    ,
    full_output=False,
    nan_policy=None,
    **kwargs
)
    Use non-linear least squares to fit a function, f, to data.

    Assumes ``ydata = f(xdata, *params) + eps``.

    Parameters
    ----------
    f : callable
        The model function, f(x, ...). It must take the independent
        variable as the first argument and the parameters to fit as
        separate remaining arguments.
    xdata : array_like
        The independent variable where the data is measured.
        Should usually be an M-length sequence or an (k,M)-shaped array for
        functions with k predictors, and each element should be float
        convertible if it is an array like object.
    ydata : array_like
        The dependent data, a length M array - nominally ``f(xdata, ...)``.
    p0 : array_like, optional
        Initial guess for the parameters (length N). If None, then the
        initial values will all be 1 (if the number of parameters for the
        function can be determined using introspection, otherwise a
        ValueError is raised).
    sigma : None or M-length sequence or MxM array, optional
        Determines the uncertainty in `ydata`. If we define residuals as
        ``r = ydata - f(xdata, *popt)``, then the interpretation of `sigma`
        depends on its number of dimensions:

            - A 1-D `sigma` should contain values of standard deviations of
              errors in `ydata`. In this case, the optimized function is
              ``chisq = sum((r / sigma) * 2)``.

            - A 2-D sigma should contain the covariance matrix of
              errors in ydata. In this case, the optimized function is
              chisq = r.T @ inv(sigma) @ r.

              .. versionadded:: 0.19

        None (default) is equivalent of 1-D sigma filled with ones.
    absolute_sigma : bool, optional
        If True, sigma is used in an absolute sense and the estimated parameter
        covariance pcov reflects these absolute values.

        If False (default), only the relative magnitudes of the sigma values matter.
        The returned parameter covariance matrix pcov is based on scaling
        sigma by a constant factor. This constant is set by demanding that the
        reduced chisq for the optimal parameters popt when using the
        scaled sigma equals unity. In other words, sigma is scaled to
        match the sample variance of the residuals after the fit. Default is False.
        Mathematically,
        pcov(absolute_sigma=False) = pcov(absolute_sigma=True) * chisq(popt)/(M-N)
    check_finite : bool, optional
        If True, check that the input arrays do not contain nans of infs,
        and raise a ValueError if they do. Setting this parameter to
        False may silently produce nonsensical results if the input arrays
        do contain nans. Default is True if nan_policy is not specified
        explicitly and False otherwise.
    bounds : 2-tuple of array_like or Bounds, optional
        Lower and upper bounds on parameters. Defaults to no bounds.
        There are two ways to specify the bounds:

            - Instance of Bounds class.

            - 2-tuple of array_like: Each element of the tuple must be either
              an array with the length equal to the number of parameters, or a
              scalar (in which case the bound is taken to be the same for all
              parameters). Use np.inf with an appropriate sign to disable
              bounds on all or some parameters.

    method : {'lm', 'trf', 'dogbox'}, optional
        Method to use for optimization. See least_squares for more details.
        Default is 'lm' for unconstrained problems and 'trf' if bounds are
        provided. The method 'lm' won't work when the number of observations
        is less than the number of variables, use 'trf' or 'dogbox' in this
        case.

        .. versionadded:: 0.17
    jac : callable, string or None, optional
        Function with signature jac(x, ...) which computes the Jacobian
        matrix of the model function with respect to parameters as a dense
        array_like structure. It will be scaled according to provided sigma.
        If None (default), the Jacobian will be estimated numerically.
        String keywords for 'trf' and 'dogbox' methods can be used to select
        a finite difference scheme, see least_squares.

        .. versionadded:: 0.18
    full_output : boolean, optional
        If True, this function returns additioal information: infodict,
        mesg, and ier.

        .. versionadded:: 1.9
    nan_policy : {'raise', 'omit', None}, optional
        Defines how to handle when input contains nan.
        The following options are available (default is None):

          * 'raise': throws an error
          * 'omit': performs the calculations ignoring nan values
          * None: no special handling of NaNs is performed
            (except what is done by check_finite); the behavior when NaNs
            are present is implementation-dependent and may change.

        Note that if this value is specified explicitly (not None),
        check_finite will be set as False.

        .. versionadded:: 1.11
    **kwargs
        Keyword arguments passed to leastsq for method='lm' or
        least_squares otherwise.

    Returns
    -------
    popt : array
        Optimal values for the parameters so that the sum of the squared
        residuals of f(xdata, *popt) - ydata is minimized.
    pcov : 2-D array
        The estimated approximate covariance of popt. The diagonals provide
        the variance of the parameter estimate. To compute one standard
        deviation errors on the parameters, use
        perr = np.sqrt(np.diag(pcov)). Note that the relationship between
        cov and parameter error estimates is derived based on a linear
        approximation to the model function around the optimum [1].
        When this approximation becomes inaccurate, cov may not provide an
        accurate measure of uncertainty.

        How the sigma parameter affects the estimated covariance
        depends on absolute_sigma argument, as described above.

        If the Jacobian matrix at the solution doesn't have a full rank, then
        'lm' method returns a matrix filled with np.inf, on the other hand
        'trf'  and 'dogbox' methods use Moore-Penrose pseudoinverse to compute
        the covariance matrix. Covariance matrices with large condition numbers
        (e.g. computed with numpy.linalg.cond) may indicate that results are
        unreliable.
    infodict : dict (returned only if full_output is True)
        a dictionary of optional outputs with the keys:

        nfev
            The number of function calls. Methods 'trf' and 'dogbox' do not
            count function calls for numerical Jacobian approximation,
            as opposed to 'lm' method.
        fvec
            The residual values evaluated at the solution, for a 1-D sigma
            this is (f(x, *popt) - ydata)/sigma.
        fjac
            A permutation of the R matrix of a QR
            factorization of the final approximate
            Jacobian matrix, stored column wise.
            Together with ipvt, the covariance of the
            estimate can be approximated.
            Method 'lm' only provides this information.
        ipvt
            An integer array of length N which defines
            a permutation matrix, p, such that
            fjac*p = q*r, where r is upper triangular
            with diagonal elements of nonincreasing
            magnitude. Column j of p is column ipvt(j)
            of the identity matrix.
            Method 'lm' only provides this information.
        qtf
            The vector (transpose(q) * fvec).
            Method 'lm' only provides this information.

        .. versionadded:: 1.9
    mesg : str (returned only if full_output is True)
        A string message giving information about the solution.

        .. versionadded:: 1.9
    ier : int (returnned only if full_output is True)
        An integer flag. If it is equal to 1, 2, 3 or 4, the solution was
        found. Otherwise, the solution was not found. In either case, the
        optional output variable mesg gives more information.

        .. versionadded:: 1.9

    Raises
    ------
    ValueError
        if either ydata or xdata contain NaNs, or if incompatible options
        are used.

    RuntimeError
        if the least-squares minimization fails.

    OptimizeWarning
        if covariance of the parameters can not be estimated.

    See Also
    --------
    least_squares : Minimize the sum of squares of nonlinear functions.
    scipy.stats.linregress : Calculate a linear least squares regression for
                             two sets of measurements.

    Notes
    -----
    Users should ensure that inputs xdata, ydata, and the output of f
    are float64, or else the optimization may return incorrect results.

    With method='lm', the algorithm uses the Levenberg-Marquardt algorithm
    through leastsq. Note that this algorithm can only deal with
    unconstrained problems.

    Box constraints can be handled by methods 'trf' and 'dogbox'. Refer to
    the docstring of least_squares for more information.

    References
    ----------
    [1] K. Vugrin et al. Confidence region estimation techniques for nonlinear
        regression in groundwater flow: Three case studies. Water Resources
        Research, Vol. 43, W03423, :doi:`10.1029/2005WR004804`

    Examples
    --------
    >>> import numpy as np
    >>> import matplotlib.pyplot as plt
    >>> from scipy.optimize import curve_fit

    >>> def func(x, a, b, c):
    ...     return a * np.exp(-b * x) + c

    Define the data to be fit with some noise:

    >>> xdata = np.linspace(0, 4, 50)
    >>> y = func(xdata, 2.5, 1.3, 0.5)
    >>> rng = np.random.default_rng()
    >>> y_noise = 0.2 * rng.normal(size=xdata.size)
    >>> ydata = y + y_noise
    >>> plt.plot(xdata, ydata, 'b-', label='data')

    Fit for the parameters a, b, c of the function func:

    >>> popt, pcov = curve_fit(func, xdata, ydata)
    >>> popt
    array([2.56274217, 1.37268521, 0.47427475])
    >>> plt.plot(xdata, func(xdata, *popt), 'r-',
    ...          label='fit: a=%5.3f, b=%5.3f, c=%5.3f' % tuple(popt))

    Constrain the optimization to the region of 0 <= a <= 3,
    0 <= b <= 1 and 0 <= c <= 0.5:

    >>> popt, pcov = curve_fit(func, xdata, ydata, bounds=(0, [3., 1., 0.5]))
    >>> popt
    array([2.43736712, 1.        , 0.34463856])
    >>> plt.plot(xdata, func(xdata, *popt), 'g--',
    ...          label='fit: a=%5.3f, b=%5.3f, c=%5.3f' % tuple(popt))

    >>> plt.xlabel('x')
    >>> plt.ylabel('y')
    >>> plt.legend()
    >>> plt.show()

    For reliable results, the model func should not be overparametrized;
    redundant parameters can cause unreliable covariance matrices and, in some
    cases, poorer quality fits. As a quick check of whether the model may be
    overparameterized, calculate the condition number of the covariance matrix:

    >>> np.linalg.cond(pcov)
    34.571092161547405  # may vary

    The value is small, so it does not raise much concern. If, however, we were
    to add a fourth parameter d to func with the same effect as a:

    >>> def func(x, a, b, c, d):
    ...     return a * d * np.exp(-b * x) + c  # a and d are redundant
    >>> popt, pcov = curve_fit(func, xdata, ydata)
    >>> np.linalg.cond(pcov)
    1.13250718925596e+32  # may vary

    Such a large value is cause for concern. The diagonal elements of the
    covariance matrix, which is related to uncertainty of the fit, gives more
    information:

    >>> np.diag(pcov)
    array([1.48814742e+29, 3.78596560e-02, 5.39253738e-03, 2.76417220e+28])  # may vary

    Note that the first and last terms are much larger than the other elements,
    suggesting that the optimal values of these parameters are ambiguous and
    that only one of these parameters is needed in the model.

En su forma más simple toma los siguientes argumentos:

Parameters
----------
f : callable
    The model function, f(x, ...).  It must take the independent
    variable as the first argument and the parameters to fit as
    separate remaining arguments.
xdata : An M-length sequence or an (k,M)-shaped array for functions with k predictors
    The independent variable where the data is measured.
ydata : M-length sequence
    The dependent data --- nominally f(xdata, ...)
p0 : None, scalar, or N-length sequence, optional
    Initial guess for the parameters.  If None, then the initial
    values will all be 1 (if the number of parameters for the function
    can be determined using introspection, otherwise a ValueError
    is raised).

El primero: f es la función que utilizamos para modelar los datos,
y que dependerá de la variable independiente x y de los parámetros
a ajustar.
También debemos darle los valores tabulados en las direcciones
\(x\) (la variable independiente) e \(y\) (la variable
dependiente).
Además, debido a las características del cálculo numérico que realiza
suele ser muy importante darle valores iniciales a los parámetros que
queremos ajustar.

Veamos lo que devuelve:

Returns
-------
popt : array
    Optimal values for the parameters so that the sum of the squared error
    of ``f(xdata, *popt) - ydata`` is minimized
pcov : 2d array
    The estimated covariance of popt.  The diagonals provide the variance
    of the parameter estimate.

El primer array tiene los parámetros para “best-fit”, y el segundo da la estimación del error: la matriz de covarianza

Ya tenemos los valores a ajustar guardados en arrays x e y

# initial_guess= None
initial_guess= [1., -1., 1., 0.2]
params, p_covarianza = curve_fit(fit_func, x, y, initial_guess)

plt.figure(figsize=(8,8))
plt.plot(x,y0,'-', alpha=0.7,label="$f(x)$")
plt.plot(x,y,'ok', alpha=0.5, label='Datos') # repeated from above
label=sfuncion.format(*params)
plt.plot(x,fit_func(x, *params), '--', label=label)
plt.xlabel("Eje x") # labels again
plt.ylabel("Eje y")
plt.legend(loc='best');
ylim = plt.ylim()
plt.ylim((ylim[0],1.2*ylim[1]));

Veamos otro ejemplo similar, con muchos datos y dispersión

from scipy.optimize import least_squares

# Puntos "experimentales" con dispersión
x = np.linspace(0., 2*np.pi, 5000)
y0= fit_func(x, 1., 3., 1/3, 0 )
y = y0 + 0.2* np.random.normal(loc= 0., scale= 1, size= y0.size);
# Fiteo

plt.figure(figsize=fsize)
plt.plot(x,y,'.k',label='datos') # repeated from above

[<matplotlib.lines.Line2D at 0x7fa88053c050>]

initial_guess= [.8, 3.5, 1., 0.2]
params, p_covarianza = curve_fit(fit_func, x, y, initial_guess)

# Graficación
plt.figure(figsize=fsize)
plt.plot(x,y,'.k',label='datos') # repeated from above
label=sfuncion.format(*params)
plt.plot(x,fit_func(x, *params), '-r', label=label)
plt.xlabel("Eje x") # labels again
plt.ylabel("Eje y")
plt.legend(loc='best');

La función curve_fit() que realiza el ajuste devuelve dos valores: El primero es un array con los valores de los parámetros obtenidos, y el segundo es un array con los valores correspondientes a la matriz de covarianza, cuyos elementos de la diagonal corresponden a la varianza para cada parámetro

params

array([0.98980641, 3.00530468, 0.33122372, 0.01168402])

p_covarianza.shape

(4, 4)

np.diagonal(p_covarianza)

array([1.65259123e-04, 4.03730946e-05, 4.45547667e-05, 1.48478575e-04])

Así, por ejemplo el primer parámetro (correspondiente a la amplitud a) toma en estos casos el valor:

for j,v in enumerate(['a','b', 'c', 'd' ]):
  print("{} = {:.5g} ± {:.3g}".format(v, params[j], np.sqrt(p_covarianza[j,j])))

a = 0.98981 ± 0.0129
b = 3.0053 ± 0.00635
c = 0.33122 ± 0.00667
d = 0.011684 ± 0.0122

Ejemplo: Fiteo de picos

Vamos a suponer que los datos son obtenidos mediante la repetición de mediciones

# Realizamos 1000 mediciones, eso nos da una distribución de valores
r = np.random.normal(loc=6, size=1000)

# Veamos qué obtuvimos
plt.plot(r,'.')

[<matplotlib.lines.Line2D at 0x7fa880564410>]

y, x = np.histogram(r, bins=30, range=(2,10), density=True)
x = (x[1:]+x[:-1])/2        # Calculamos los centros de los intervalos

Vamos a graficar el histograma junto con la función Gaussiana con el valor correspondiente de la “Función Densidad de Probabilidad” (pdf)

from scipy import stats
b = stats.norm.pdf(x, loc=6)
plt.figure(figsize=fsize)
plt.plot(x,b,'-', label=u'Función')
plt.plot(x,y,'o-', alpha=0.7, label='random')
plt.legend(loc='best');

Usando esta idea generemos “datos” correspondiente a dos picos, que son diferentes y están separados pero que no podemos distinguirlos completamente porque se superponen.

Generemos los datos:

npoints = 3000
r = np.hstack([np.random.normal(size=npoints), np.random.normal(loc=2, scale=.6, size=npoints)])
y,x = np.histogram(r , bins = 40, range = (-3.5,4.5), density=True)
x = (x[1:]+x[:-1])/2

r.shape, r.size

((6000,), 6000)

plt.figure(figsize=fsize)
plt.plot(x,y,'o--k', alpha=0.6, label='"Medición"')
plt.legend(loc='best');

Ahora, por razones físicas (o porque no tenemos ninguna idea mejor) suponemos que esta curva corresponde a dos “picos” del tipo Gaussiano, sólo que no conocemos sus posiciones, ni sus anchos ni sus alturas relativas. Creamos entonces una función que describa esta situación: La suma de dos Gaussianas, cada una de ellas con su posición y ancho característico, y un factor de normalización diferente para cada una de ellas. En total tendremos seis parámetros a optimizar:

def modelo(x, *coeffs):
  "Suma de dos Gaussianas, con pesos dados por coeffs[0] y coeffs[3], respectivamente"
  G = stats.norm.pdf
  return coeffs[0]*G(x,loc=coeffs[1], scale=coeffs[2]) + \
  coeffs[3]*G(x,loc=coeffs[4], scale=coeffs[5])

help(modelo)

Help on function modelo in module __main__:

modelo(x, *coeffs)
    Suma de dos Gaussianas, con pesos dados por coeffs[0] y coeffs[3], respectivamente

Ahora es muy fácil realizar el fiteo. Mirando el gráfico proponemos valores iniciales, donde los tres primeros valores corresponde a los parámetros de la primera Gaussiana y los tres últimos a los de la segunda:

c0 = np.array([1., -0.5, 1., 1., 1.5, 1.])
c, cov = curve_fit(modelo, x, y, p0 = c0)
print(c)

[0.52481498 0.07615262 1.04841506 0.47277331 2.03551126 0.5881539 ]

plt.figure(figsize=fsize)
plt.plot(x, y,'ok', alpha=0.8, label='random distrib')
plt.plot(x, modelo(x,*c0), '--', alpha=0.9, label='Curva inicial')
plt.plot(x, modelo(x,*c), '-', label='fiteo')
plt.plot(x,c[0]*stats.norm.pdf(x,loc=c[1], scale=c[2]), '--', alpha=0.7, label='Gaussiana 1')
plt.plot(x,c[3]*stats.norm.pdf(x,loc=c[4], scale=c[5]), '--', alpha=0.7, label='Gaussiana 2')
plt.legend( loc = 'best' );

def modelo2(x, A1, x1, s1, A2, x2, s2):
  "Suma de dos Gaussianas, con pesos dados por coeffs[0] y coeffs[3], respectivamente"
  G = stats.norm.pdf
  return A1*G(x,loc=x1, scale=s1) + \
         A2*G(x,loc=x2, scale=s2)

c, cov = curve_fit(modelo2, x, y)
print(c)

[0.52481442 0.07615151 1.04841391 0.47277388 2.03551105 0.58815438]

plt.figure(figsize=fsize)
plt.plot(x, y,'ok', alpha=0.8, label='random distrib')
plt.plot(x, modelo2(x,*c), '-', label='fiteo')
plt.plot(x,c[0]*stats.norm.pdf(x,loc=c[1], scale=c[2]), '--', alpha=0.7, label='Gaussiana 1')
plt.plot(x,c[3]*stats.norm.pdf(x,loc=c[4], scale=c[5]), '--', alpha=0.7, label='Gaussiana 2')
plt.legend( loc = 'best' );

Ejercicios 13 (c)

Para Entregar: Queremos hacer un programa que permita fitear una curva como suma de N funciones gaussianas:
1. Usando distribuciones normales e histogramas cree conjuntos de datos con dos, tres y cuatro máximos.
2. Haga una función, que debe tomar como argumento los arrays con los datos: x, y, y valores iniciales para las Gaussianas: fit_gaussianas(x, y, *params) donde params son los 3N coeficientes (tres coeficientes para cada Gaussiana). Debe devolver los parámetros óptimos obtenidos.
3. Realice un programita que grafique los datos dados y la función que resulta de sumar las gaussianas en una misma figura.
4. Si puede agregue líneas o flechas indicando la posición del máximo y el ancho de cada una de las Gaussianas obtenidas.

Trabajo simple con imágenes

Vamos a empezar leyendo y mostrando algunas imágenes, para entender cómo es su representación. Existen numerosos módulos que permiten manejar imágenes, desde el ubicuo matplotlib, pasando por PIL (conda install pillow) hasta openCV (conda install opencv-python).

import numpy as np
%matplotlib inline
import matplotlib.pyplot as plt
from PIL import Image

El siguiente ejemplo es una figura tomada de algunas pruebas que hicimos en el laboratorio hace unos años. Es el resultado de la medición de flujo en toberas

imag1 = plt.imread('figuras/imagen_flujo.jpg')
print(f'La imagen "imag1" es del tipo: {type(imag1)} con "shape" {imag1.shape}')
plt.imshow(imag1);

La imagen "imag1" es del tipo: <class 'numpy.ndarray'> con "shape" (272, 652, 3)

La representación de la imagen es una matriz, donde cada elemento corresponde a un pixel, y cada pixel tiene tres valores. El elemento [0,0] corresponde al pixel ubicado en la esquina superior izquierda, el elemento [-1,0] al pixel ubicado en la esquina inferior izquierda, mientras que el [0,-1] a la esquina superior derecha:

plt.imshow(imag1)
color='white'
plt.annotate("[0,0]",(0,0), (60,40), arrowprops={}, fontsize='x-large', color=color)
plt.annotate("[-1,0]",(0,272), (60,240), arrowprops={}, fontsize='x-large', color=color)
plt.annotate("[0,-1]",(652,0), (510,40), arrowprops={}, fontsize='x-large', color=color);

En consecuencia podemos ver qué valores toma cada pixel

print(imag1[0,0])             # El primer elemento
print(imag1[0,1])             # El segundo elemento
print(imag1.min(),imag1.max())  # y sus valores mínimo y máximo

[65 65 65]
[66 66 66]
0 255

Como vemos en cada pixel el valor está dado por un array de tres números enteros

imag1.dtype

dtype('uint8')

print(imag1[0,0])           # El primer elemento del primer pixel

[65 65 65]

Como originalmente teníamos una figura en escala de grises, podemos convertir los tres colores a una simple escala, por ejemplo promediando los tres valores. La función imread() puede interpretar la figura como una escala de grises con los argumentos adecuados:

Image.open('figuras/imagen_flujo.jpg').convert('L').save('figuras/imagen_flujo_gray.jpg')

imag2 = plt.imread('figuras/imagen_flujo_gray.jpg')

La variable imag2 contiene ahora una matriz con las dimensiones de la imagen (272 x 652) pero con sólo un valor por cada pixel

print(imag2.shape)
print(imag2[0,0])

(272, 652)
65

plt.imshow(imag2);

Nota ¿Qué pasó acá?

La función imshow() está interpretando el valor de cada pixel como una posición en una cierta escala de colores (colormap). Como no especificamos cuál queremos utilizar, se usó el cmap default.

Especifiquemos el colormap a utilizar para la graficación:

plt.imshow(imag2, cmap='gray');

Los cmap aparecen también en el contexto de graficación de gráficos de contorno (contour() y contourf()).

Al asociar un valor a un mapa de colores, la misma imagen puede mostrarse de diferente maneras. Veamos otros ejemplos de colormap

plt.imshow(imag2, cmap='inferno');

plt.imshow(imag2, cmap='inferno_r');

La referencia de ubicación de los cmap existentes está en: http://matplotlib.org/examples/color/colormaps_reference.html

plt.imshow(imag2, cmap='gray_r');

Análisis de la imagen

La imagen es una representación en mapa de colores de lo valores en la matriz. Esta es una representación que da muy buena información cualitativa sobre las características de los datos. Para analizar los datos a veces es más fácil hacer cortes o promediar en alguna dirección los datos.

Histograma de intensidades

Un ejemplo es el cálculo de un histograma de intensidades, analizando toda la imagen.

hist, bin_edges = np.histogram(imag2, bins=50, density=True)
bin_centers = 0.5*(bin_edges[:-1] + bin_edges[1:])
plt.fill_between(bin_centers, 0, hist, alpha=0.7)
plt.plot(bin_centers, hist, color='C0', lw=3)
plt.xlabel('Intensidad')
plt.xlim((0,200));

# Creamos una figura con los dos gráficos
fig, ax = plt.subplots(figsize=(10,2), ncols=2)
# En el gráfico de la izquierda mostramos la imagen en escala de grises
ax[0].imshow(imag2, cmap=plt.cm.gray, interpolation='nearest')
ax[0].axis('off')   # Eliminamos los dos ejes
#
# Graficamos a la derecha el histograma
ax[1].plot(bin_centers, hist, lw=2)
ax[1].text(180, 0.85*hist.max(), 'Histograma', fontsize=20)
ax[1].set_yticks([])   # Sólo valores en el eje x
plt.subplots_adjust(wspace=-0.20, top=1, bottom=0.1, left=-0.2, right=1)

Estos histogramas, son útiles pero no dan información sobre las variaciones de intensidad con la posición. De alguna manera estamos integrando demasiado. Cuando vemos la imagen, vemos un mapa de intensidad en dos dimensiones. Al hacer el histograma sobre toda la figura perdemos completamente la información sobre la posición.

Cortes en una dirección

Un análisis intermedio podemos hacerlo haciendo cortes a lo largo de alguna línea y analizando la intensidad. Por ejemplo, podemos elegir una línea vertical en un punto $x_0$, y analizar como varía la intensidad a lo largo de esa línea:

x0 = int(imag2.shape[1]*7/9)      # Elegimos un punto en el eje x
print(f'posición en eje x={x0} de un total de {imag2.shape[1]}')

posición en eje x=507 de un total de 652

# Creamos la figura con dos subplots
fig, (ax2, ax1) = plt.subplots(ncols=2, figsize=(10,2))
# graficamos la imagen en el subplot de la derecha
ax1.imshow(imag2, cmap=plt.cm.gray)
# y agregamos la línea vertical en el punto elegido
ax1.axvline(x0, ls='--', lw=3)
ax1.text(1.05*x0, 50, '$x_{0}$', fontsize='x-large', color='C0')
ax1.axis('off')
#
# Creamos linea como un array 1D con los datos a lo largo de la línea deseada
# y la graficamos
linea = imag2[:,x0]
ax2.plot(linea,'--', lw=3, label='Corte')
ax2.set_xlabel(u'posición en eje $y$ (pixels)')
ax2.set_ylabel('Intensidad')
ax2.legend(loc='best')
ax2.set_xlim((0,len(linea)))
# Ajustamos el margen izquierdo y la distancia entre los dos subplots
plt.subplots_adjust(wspace=-0.1, left=0)

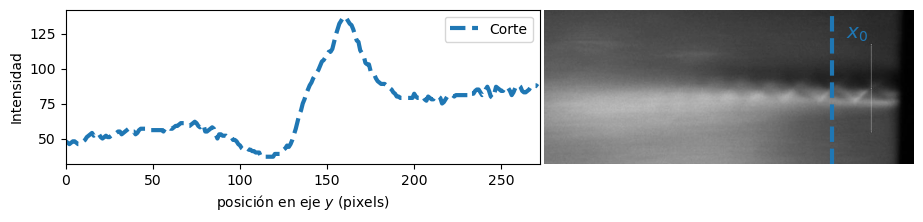

Trabajando con metadatos de la imagen

En la sección anterior vimos cómo trabajar con la imagen propiamente dicha, que representa como un arreglo tridimensional de numpy. Además, es posible que la imagen contenga metadatos, esto es, información asociada a la imagen que puede ser de utilidad.

type(imag2)

numpy.ndarray

img3 = Image.open('figuras/imagen_flujo.jpg')
type(img3)

PIL.JpegImagePlugin.JpegImageFile

metadata = img3.info
metadata

{'jfif': 257, 'jfif_version': (1, 1), 'jfif_unit': 2, 'jfif_density': (86, 86)}

Una de las ventajas del formato png es que soporta metadatos arbitrarios, con lo cual podemos usar un plugin del modulo PIL para escribirlos:

from PIL.PngImagePlugin import PngInfo

new_metadata = PngInfo()
new_metadata.add_text("Autor", "F. Ulano")
new_metadata.add_text("Descripción", "Imagen de flujo en toberas")
# Agregamos la vieja metadata
for k,v in metadata.items():
    new_metadata.add_itxt(k, str(v))
    # new_metadata.add_text(k, str(v))

# Guardamos la imagen con la nueva metadata
img3.save('figuras/imagen_flujo_meta.png', pnginfo=new_metadata)
# Leemos la nueva imagen
img4 = Image.open('figuras/imagen_flujo_meta.png')
# Mostramos la metadata
img4.info

 {'Autor': 'F. Ulano',
  'Descripción': 'Imagen de flujo en toberas',
  'jfif': '257',
  'jfif_version': '(1, 1)',
  'jfif_unit': '2',
  'jfif_density': '(86, 86)'}



Otros formatos de imágenes (jpeg, por ejemplo) no soportan la
inclusión de metadata arbitraria. En cada caso será necesario
recurrir a módulos específicos para cada tipo de imagen.

En el caso de usar Image.open de PIL para leer el archivo de la imagen, obtendremos la imagen propiamente dicha con

imagen = Image.open('figuras/imagen_flujo.jpg')  # Cambiar por la ruta de la imagen
imagen_array = np.array(imagen)
print(imagen_array.shape)  # Imprime las dimensiones de la imagen

(272, 652, 3)

Ejercicios 13 (d)

Modificar el ejemplo anterior para presentar en una figura tres gráficos, agregando a la izquierda un panel donde se muestre un corte horizontal. El corte debe estar en la mitad del gráfico ($y_{0}=136$). En la figura debe mostrar la posición del corte (similarmente a como se hizo con el corte en $x$) con una línea de otro color.
Dada una imagen en color (por ejemplo, figuras/babbage.png), escribe un programa que calcule y grafique los histogramas de los tres canales de color (rojo, verde y azul) en un único gráfico. Cada canal debe representarse con su color correspondiente.
